如何區分電磁換向閥和比例換向閥
一、什么是電磁換向閥？什么是比例換向閥？
1、電磁換向閥（開關閥）
電磁換向閥我們可以理解為開關閥，其最大的特點是它所控制的液流通道要么全開，要么全關，只有這兩個狀態。圖1是一個兩位兩通閥，液流通道要么接通要么斷開，這很好的說明了開關閥的特點。

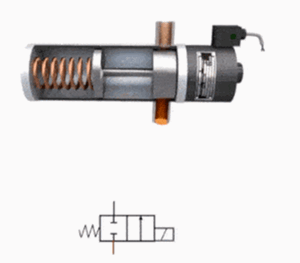

圖1 兩位兩通電磁閥
在日常生活中，我們也可以找到與開關閥對應的例子，比如日光燈的開關。開關閥的動作就類似于日光燈的開關，開關接通燈就亮了，開關斷開燈就滅了。如圖2所示，是一個藍牙控制的燈泡，是不是挺好玩的。
圖2 燈泡的開關
2、比例換向閥（連續調節閥）
在比例方向閥中，和輸入信號成比例的輸出量是閥芯的位移。輸入的信號越大，閥芯的位移越大，對應的閥口的開度也越大，在閥口壓差一定的情況下，輸出的流量則越大（比如圖3中的第一象限，橫坐標是輸入電壓，縱坐標是輸出流量，兩者為線性關系）。因此我們只要改變輸入信號的大小，即可以改變通過閥口的流量。也就是說比例方向閥本質上還是一個流量控制閥。
圖3 輸入電信號的極性
上面說的是比例方向閥的流量控制功能，那么它的方向切換又是如何實現的呢？
我們知道輸入的電信號除了大小可調節之外，它的極性也是可以改變的，我們就是利用輸入電信號的正負變化來改變液流流動方向的（比如圖3中，縱觀第1和第2象限，輸入信號為0~+10V時，液流通道P→A相通；輸入信號為0~-10V時切換為P→B相通）。圖4的動圖更直觀哦！
圖4 比例換向閥的換向過程
綜上，比例換向閥既能根據輸入信號的極性變化從而實現對液流方向的控制，又能根據輸入信號的大小變化來控制流量的大小。
我們同樣以日光燈舉例，現在家裝中比較流行的是使用無極調光的吊燈，它的開關能夠在全開和全關區間內任意調節，從而調整燈泡的顏色和亮度。如圖5所示。
圖5 無極調光
二、電磁換向閥和比例換向閥的比較
1、拿外觀上進行對比
直動式比例換向閥與普通電磁換向閥從外形上看，沒有什么區別，要想?yún)^(qū)分還得通過產品銘牌。就像下面兩張圖，乍一看，你能看得出來圖6和圖7中哪個是比例閥，哪個是開關閥嗎？顯然看不出。
圖6
圖7
2、拿閥芯的結構進行對比
電磁換向閥的閥芯軸向上不會開槽，如圖8所示。而比例換向閥的閥芯上，沿軸向開了各種形狀的槽口，有三角形的、半圓形的等等，如圖9所示。
圖8 電磁換向閥閥芯

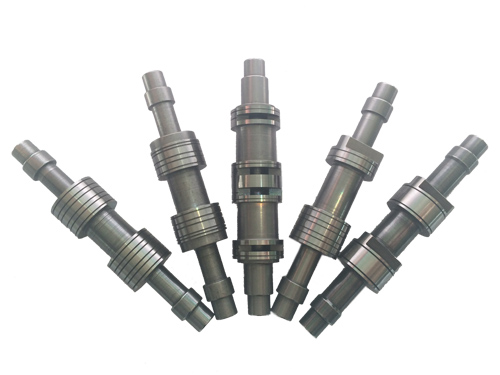

圖9 比例換向閥閥芯
3、拿流量是否可控進行對比
電磁換向閥是開關閥，液流通道要么全關，要么全開。如果要想調節通過的流量，必須另配流量控制閥，如下圖10所示，由節流閥調節進入執行器的流量。而比例換向閥則自帶流量調節功能，如下圖11所示。

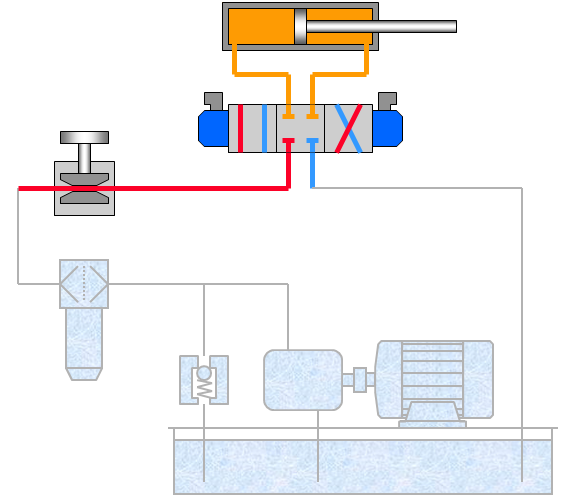

圖10 使用電磁換向閥和節流閥組合的調速回路

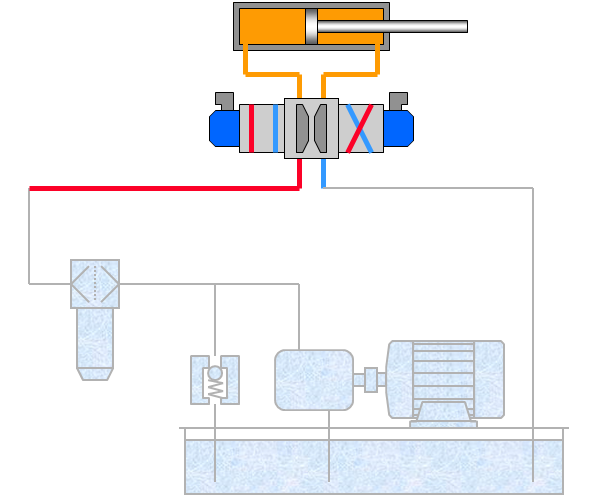

圖11 單獨使用比例換向閥的調速回路
4、拿引起壓力沖擊的大小進行對比
電磁換向閥的閥口從全閉到全開，一般只有0.05s~2s，在這么短的時間內，流量從零開始突然增加，瞬間作用于負載，很容易引起啟動沖擊。瞬間壓力峰值與切換時間的關系可以從下圖12中看出：打開手閥的速度越快，壓力峰值也越高。
圖12 瞬時壓力峰值與閥口切換時間的關系
5、閥口遮蓋量的對比（這一條主要是與伺服閥比較）
比例閥是大批量生產的產品，不可能像伺服閥那樣嚴格控制遮蓋量的大小，否則會使成本陡然增加。因此比例閥的閥口通常為正遮蓋（如圖13所示），且設計時其遮蓋量一般控制在12%、15%、18%、20%，實際加工時，其遮蓋量會更大。最后靠控制器中的快跳電路，在小信號時輸出一個很大的輸出電流，讓換向閥的閥芯產生一個很大的位移，使其行程快速走過其遮蓋量，盡快的進入工作狀態（也就是閥口打開的狀態）。
圖13 比例閥的死區
