輝托斯ARGO-HYTOS比例閥

ARGO-HYTOS比例閥

上海韋米機電設備有限公司專業經營ARGO-HYTOS比例閥：

ARGO-HYTOS比例閥包括：比例方向閥、直動式比例溢流閥、先導式比例溢流閥、比例直動式減壓閥、Proportional Pilot Operated Pressure Reducing Valves、先導式比例減壓閥、Proportional Pressure Reducing - Relieving Valve, Manually Operated、兩位壓力補償器、三位壓力補償器、比例閥電子控制器

一、

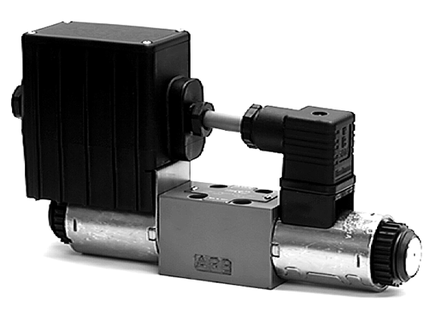

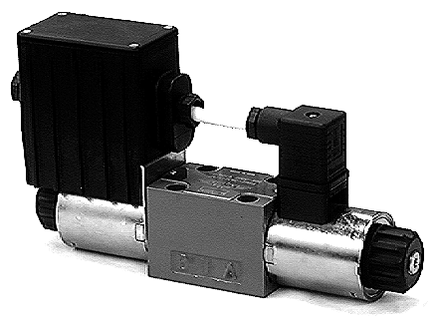

比例方向閥

1、

比例換向閥

PRM2-04

通徑04 ● 壓力至320 bar ● 流量至20 L/min

緊湊型結構，集成放大器

可靠性高

在不斷開液壓回路的情況下可方便更換電磁線圈及放大器

連續流量控制

安裝尺寸按DIN 24 340 / ISO 4401 / CETOP RP121

2、

比例換向閥

PRM7-04

通徑04 (02) ? 壓力至320 bar (4600 PSI) ? 流量至20 l/min (5.3 GPM)

 數字控制

 緊湊型結構

 比例電磁線圈驅動

可靠性高，滯后小

 安裝尺寸按DIN 24 340 / ISO 4401 / CETOP RP121-H

3、

比例換向閥

PRM2-06

通徑06 ? 壓力至350 bar ? 流量至40 l/min

緊湊型結構，集成放大器

可靠性高

在不斷開液壓回路的情況下可方便更換電磁線圈及放大器

連續流量控制

安裝尺寸按DIN 24 340 / ISO 4401 / CETOP RP121-H

4、

比例方向閥

PRM7-06

通徑 06 ? 壓力至 350 bar ? 流量至40 l/min

 數字控制

 緊湊型結構

 比例電磁鐵驅動

 可靠性高，滯后小

 安裝尺寸按DIN 24 340 / ISO 4401 / CETOP RP121-H

5、

比例換向閥

PRM6-10

通徑10 (D 05) ? 壓力至350 bar (5100 PSI) ? 流量至80 l/min (21 GPM)

緊湊型結構，集成放大器

可靠性高

在不斷開液壓回路的情況下可方便更換電磁線圈及放大器

連續流量控制

安裝尺寸按DIN 24 340 / ISO 4401 / CETOP RP121-H

6、

比例換向閥

PRM7-10

通徑 10 (D 05) ? 壓力至350 bar (4600 PSI) ? 流量至80 l/min (21 GPM)

 數字控制

 緊湊型結構

 比例電磁鐵操作

 可靠性高，滯后小

 安裝尺寸  ISO 4401 和 DIN 24 340 /

7、

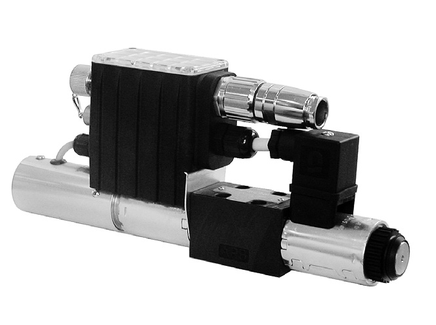

Proportional Directional Control Valve, with Digital Onboard Electronics and Internal Feedback

PRM9-10

Size 10 (D05) ? Qmax 60 l/min (16 GPM) ? pmax 350 bar (5100 PSI)

Direct acting proportional control valve with integrated digital onboard electronics (OBE), proportional control, spool and process feedback

Control valve with subplate mounting surface acc. to ISO 4401, DIN 24340 (CETOP 05) standards

The valve opening and resulting flow rate can be modulated continuously in proportion to the reference signal

Digital electronics allows fine control of the valve spool position, reducing hysteresis and response time and optimizing the performance of the valve

Used for e.g. position and speed control of hydraulic actuators

Wide range of interchangeable spools available

The settings of electronics can individually be adjusted by a parametrization software

8、

比例換向閥

PRM8-06

通徑06 ? 壓力至350 bar (5076 PSI) ? 流量至140 l/min (37 GPM)

流量控制參數高

不間斷的流量控制

可靠性高

緊湊型結構

安裝尺寸按照DIN 24 340 / ISO 4401 / CETOP RP121-H

Easy to connect via USB ? Micro-USB ports

Optical feedback of valve status through three LEDs

In the standard version, the valve housing is phosphated and steel parts are zinc-coated for 520 h protection acc. to ISO 9227

Enhanced surface protection for mobile sector available (ISO 9227, 520 h salt spray)

High hydraulic power limits and smooth running characteristic

Improved shock and vibration behavior

CANopen connectivity

二、

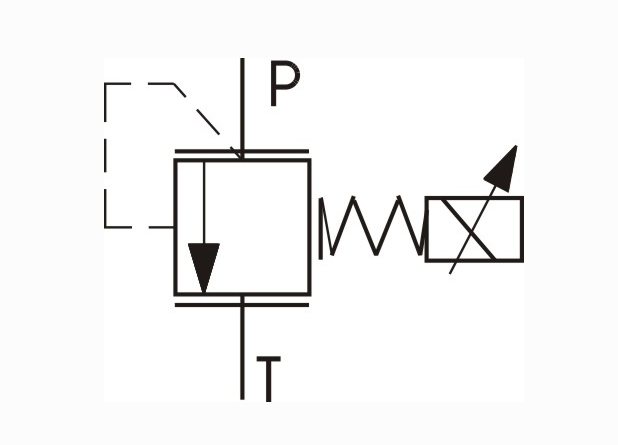

直動式比例溢流閥

1、

直動式比例溢流閥

SR1P2-A2

3/4-16 UNF ? 流量至1,5 l/min (0.40 GPM) ? 壓力至350 bar (5100

螺紋插裝式設計 ??

直動式錐閥芯 ??

壓力調節范圍廣

?? 壓力輸出與直流電流輸入成正比

?? 閥件標配處理為鍍鋅，防腐蝕性能可達 240小時（相關標準ISO 9227）

2、

直動式比例溢流閥

SRN1P1-A2

3/4-16 UNF ? 流量至1,5 l/min (0.40 GPM) ? 壓力至350 bar (5100

螺紋插裝式設計 ??

直動式錐閥芯 ??

壓力調節范圍廣 ??

壓力輸出與直流電流輸入成正比 ??

閥件標配處理為鍍鋅，防腐蝕性能可達 240小時（相關標準ISO 9227）

三、

先導式比例溢流閥

1、

先導式比例溢流閥

SR4P2-B2

7/8-14 UNF  流量至60 l/min (16 GPM)  壓力至350 bar (5100 PSI)

螺紋插裝式設計 ??

壓力調節范圍廣 ??

壓力輸出與直流電流輸入成正比 ??

閥件標配處理為鍍鋅，防腐蝕性能可達 240小時（相關標準ISO 9227）

2、

先導式比例溢流閥

SRN4P1-B2

7/8-14 UNF  流量至60 l/min (16 GPM)  壓力至350 bar (5100 PSI)

螺紋插裝式設計 ??

壓力調節范圍廣 ??

壓力輸出與直流電流輸入成正比 ??

閥件標配處理為鍍鋅，防腐蝕性能可達 240小時（相關標準ISO 9227）

四、

比例直動式減壓閥

1、

比例減壓閥

PP2P

通徑 06 (03) ? 50 bar (725 PSI) ? 20 L/min (5.28 GPM)

 比例減壓閥適用于行走設備

 緊湊型設備

 經濟型插入式結構

2、

Proportional Pressure Control Valve, Reducing - Relieving, Direct-Acting, Slip-In Style

PP2P3-W3

Size D20 ? Qmax 30 l/min (8 GPM) ? pmax 50 bar (700 PSI)

 Valve is primary used in clutch control application typically in mobile transmissions

Excellent stability throughout flow range with rapid response to proportional current input change

Low hysteresis, accurate pressure control and low pressure drop through CFD optimized flow paths

Precise pressure control vs current and excellent repeatability

Integrated relief function for protection against pressure peaks

Solenoid electrical terminal AMP Junior Timer or Deutsch DT04-2P

12 or 24 V DC coils

Compact design with reduced solenoid dimensions for production cost savings

High flow capacity and low coil power consumption

Optional mesh screen

In the standard version, the valve is zinc-coated for 240 h protection acc. to ISO 9227

3、

比例減壓閥

PVRM1-063/S

規格  (06) ? 流量至50 bar (725 PSI) ? 壓力至20 l/min (5.29 GPM)

12V和24V為標準控制電壓

多種接線端子可供選擇

線圈接線端子可在沿軸線360度旋轉

4、

比例減壓閥

PVRM3-10

通徑10 (05) ? 壓力至50 bar (725 PSI) ? 流量至40 l/min (10.57 GPM)

 多種接線端子可供選擇

 緊湊型設計

 安裝尺寸按ISO 7789

五、

Proportional Pilot Operated Pressure Reducing Valves

1、

先導式比例減壓閥

SP4P1-B4

7/8-14 UNF ? 壓力至30 bar (435 PSI) ? 流量至40 l/min (11 GPM)

螺紋插裝設計

壓力調節范圍廣

12V和24V標準電磁線圈

壓力輸出與直流電流輸入成正比

閥件標配處理為鍍鋅，防腐蝕功能可達240小時，相關標準ISO 9227

六、

先導式比例減壓閥

1、

Proportional Pressure Control Valve, Reducing-Relieving, Pilot Operated, Slip-In Style

PP4P1-Z3

Size D20 ? Qmax 40 l/min (11 GPM) ? pmax 30 bar (435 PSI)

Excellent stability throughout flow range with rapid response to proportional current input change

Low hysteresis, accurate pressure control and low pressure drop through CFD optimized flow paths

Precise pressure control vs current and excellent repeatability

Integrated relief function for protection against pressure peaks

Solenoid electrical terminal: AMP Junior Timer or Deutsch DT04-2P

12 or 24 V DC coils

High flow capacity

Optional mesh screen

In the standard version, the valve is zinc-coated for 240 h protection acc. to ISO 9227

2、

先導式比例減壓閥

SP4P2-B3

7/8-14 UNF ?流量至60 l/min (16 GPM) ? 壓力至350 bar (5100 PSI)

螺紋插裝式設計 ??

壓力調節范圍廣 ??

壓力輸出與直流電流輸入成正比 ??

閥件標配處理為鍍鋅，防腐蝕性能可達 240小時（相關標準ISO 9227）

3、

先導式比例減壓閥

SPN4P1-B3

7/8-14 UNF ? 壓力至350 bar ? 流量至60 l/min

螺紋插裝式設計

工作壓力范圍至350 bar

壓力輸出與直流電流輸入成正比

高流量

12V和24V標準電磁線圈

閥件標配處理為鍍鋅，防腐蝕性高達240小時，相關標準ISO 9227

七、

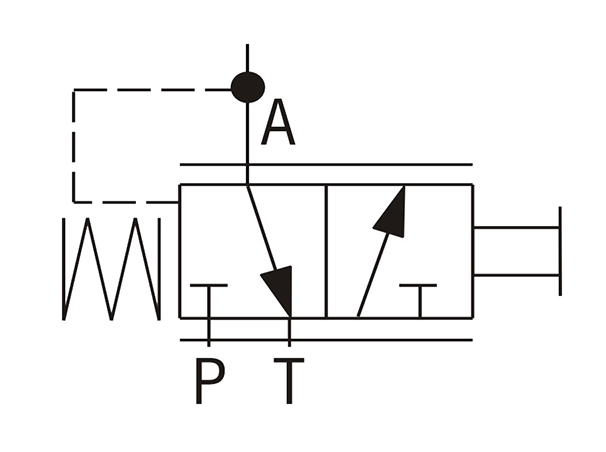

Proportional Pressure Reducing - Relieving Valve, Manually Operated

1、

Proportional Pressure Reducing - Relieving Valve, Manually Operated

PVRR1-063

M20x1.5 ? Qmax 20 l/min (5 GPM) ? pmax 30 bar (435 PSI)

Excellent stability throughout flow range with the rapid response to manually adjusted spool position and to dynamic operating pressure changes

Low hysteresis, accurate pressure control and low pressure drop

Integrated relief function for protection against pressure peaks

In the basic position of actuator the output channel A is relieved by connecting to the tank

Pressure range up to 10 bar

Hardened precision parts

In the standard version, the valve is zinc-coated for 240 h protection acc. to ISO 9227

八、

兩位壓力補償器

1、

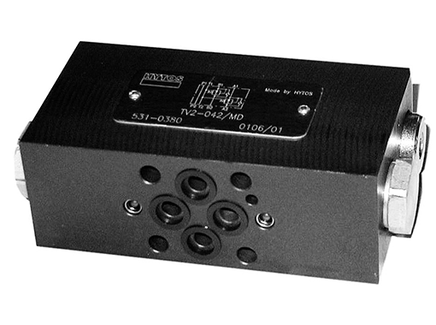

兩通壓力補償器

TV2-042/M

     通徑04 ●壓力至320 bar ● 流量至16 l/min

模塊化設計，垂直疊加安裝

內置負載傳感梭閥

安裝尺寸按 ISO 4401:1994

2、

兩通壓力補償器

TV2-062/M

通徑06 ● 壓力至320 bar ● 流量至32 l/min

 模塊化設計，垂直疊加安裝

 內置負載傳感梭閥

 安裝尺寸按ISO 4401:1994和DIN 24 340-A6

3、

2-Way Pressure Compensator, Spool-Type, Direct-Acting

TV2-102/S

M27x2 ? Qmax 80 l/min (21 GPM) ? pmax 350 bar (5100 PSI)

The valve keeps the pressure drop between the inlet and the pilot connection at a constant level

Used as a load sensing valve with proportional directional and flow valves to control the flow rate independently of the pressure variations

Excellent stability throughout the flow range, rapid response to dynamic pressure changes

Spring setting of the variable adjustment compensator can be varied from 4 to 14 bar (58 to 203 PSI)

Quiet and modulate response to load changes

Integrated stroke limiter for reliable operation

Adjustable by allen key or hand knob, or delivered with fix setting

Hardened precision parts

High flow capacity

In the standard version, the valve is zinc-coated for 240 h protection acc. to ISO 9227

4、

兩通壓力補償器

TV2-102

規格M27x2 ● 流量至80 l/min (21 GPM) ● 壓力至350 bar (5100 PSI)

高強度、精加工的閥芯以及閥體 ??

Δp 提供定值壓差和可調壓差兩種形式 ??

與 SB型疊加閥塊組合可適用于疊加閥組 ??

閥件標配處理為鍍鋅，防腐蝕性能可達 240小時（相關標準ISO 9227）

九、

三位壓力補償器

1、

3-Way Pressure Compensator, Spool-Type, Direct-Acting

TV2-063/S

M20x1.5 ? Qmax 40 l/min (11 GPM) ? pmax 350 bar (5100 PSI)

The valve keeps the pressure drop between the inlet and the pilot connection at a constant level

Used as a load sensing valve with proportional directional and flow valves to control the flow rate independently of pressure variations

Excellent stability throughout flow range with rapid response to dynamic pressure changes

Spring setting of the variable adjustment compensator can be varied from 5 to 40 bar (72.5 to 580 PSI)

Quiet and modulate response to load changes

Hardened precision parts

High flow capacity

In the standard version, the valve is zinc-coated for 240 h protection acc. to ISO 9227

2、

3-Way Pressure Compensator, Spool-Type, Direct-Acting, Modular

TV2-043/M

Size 04 (D02) ? Qmax 20 l/min (4 GPM) ? pmax 320 bar (4600 PSI)

3-Way pressure compensator, spool-type, direct-acting with subplate interface acc. to ISO 4401, DIN 24340 (CETOP 02)

Modular design for vertical stacking assemblies with built-in load sensing shuttle valve

Meter-in flow control models with load sensing from optional consumer ports

The valve keeps the pressure drop between the inlet and the pilot connection at a constant level

Used as a load sensing valve with proportional directional and flow valves to control the flow rate independently of pressure variations

Excellent stability throughout flow range with rapid response to dynamic pressure changes

Spring setting of the variable adjustment compensator can be varied from 5 to 40 bar (72.5 to 580 PSI)

Quiet and modulate response to load changes

Hardened precision parts

High flow capacity

Adjustable by allen key

In the standard version, the valve housing is phosphated and steel parts are zinc-coated for 240 h protection acc. to ISO 9227

3、

三通壓力補償閥

TV2-063/M

M20*1,5  ● 流量至40 L/min(11 GPM)  ● 壓力至350 bar(5100 PSI)

高強度，精加工的閥芯以及閥體

P可調

與SB型疊加閥塊組合可適用于疊加閥組

閥件標配處理為鍍鋅，腐蝕性性能可達240小時（相關標準ISO 9227）

4、

3-Way Pressure Compensator, Spool-Type, Direct-Acting

TV2-103/S

M27x2 ? Qmax 80 l/min (21 GPM) ? pmax 350 bar (5100 PSI)

The valve keeps the pressure drop between the inlet and the pilot connection at a constant level

Used as a load sensing valve with proportional directional and flow valves to control the flow rate independently of pressure variations

Excellent stability throughout flow range with rapid response to dynamic pressure changes

Spring setting of the variable adjustment compensator can be varied from 4 to 14 bar (58 to 203 PSI)

Quiet and modulate response to load changes

Integrated stroke limiter for reliable operation

Adjustable by allen key or hand knob, or delivered with fix setting

Hardened precision parts

High flow capacity

In the standard version, the valve is zinc-coated for 240 h protection acc. to ISO 9227

5、

三通壓力補償器

TV2-103

規格M27x2 ● 流量至80 l/min (21 GPM) ● 壓力至350 bar (5100 PSI)

高強度、精加工的閥芯以及閥體 ??

Δp 提供定值壓差和可調壓差兩種形式 ??

與 SB型疊加閥塊組合可適用于疊加閥組 ??

閥件標配處理為鍍鋅，防腐蝕性能可達 240小時（相關標準ISO 9227）

十、

比例閥電子控制器

1、

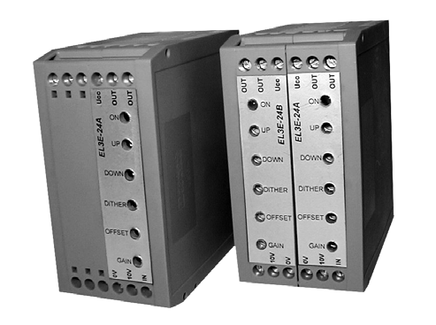

外接式集成模擬放大器，適用于PRM2

EL3E

PRM2型比例換向閥的電子控制放大器模塊

適用于通徑04, 06,10的比例換向閥

緊湊型結構，可安裝在35/7.5的導軌上，標準按DIN 50 022

保護等級- IP20

2、

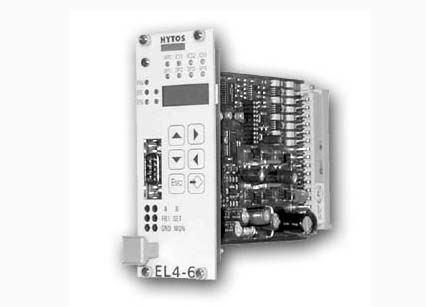

比例閥用數字放大器和控制器

EL4

EL4型放大器應用范圍:

? 帶或不帶電反饋的傳感器

? 直動式和先導式比例換向閥

? 比例流量控制閥

? 比例減壓閥

? 比例壓力調節閥

? 插裝閥

? 帶力矩馬達的伺服閥

3、

比例閥電子元件

EL6

微型控制器設計

參數獨立調節（包括斜坡上升和斜坡下降）

三位數字通過七段LED顯示

調節讀取方便、清晰

實時顯示當前或者調節過程中的數值（電流或電壓）

電源電壓范圍廣泛

通過菜單設置，用戶可以指定輸入類型（例如，0-5V，0-10V，4-20mA）

斜坡上升沿時間設定范圍廣泛（0-99.5秒）

可提供恒值參考電壓，從而輕松實現交流信號輸入

節能型PWM回路，無熱沉需要

電子限流回路/短路保護

反極性需要輸入保護

ARGO-HYTOS是一家中型家族企業，擁有員工1300余名，在移動和工業液壓系統流體和運動控制過濾技術方面有超過70年的經驗。尤其是在移動式液壓系統領域，ARGO-HYTOS躋身創新領導者行列。

我們把自己定位為偕同客戶共同實施創新型個性化設計式系統解決方案的國際合作商。我們?nèi)绱硕ㄎ坏幕A(chǔ)是我們的模塊化產品系列廣泛，可靈活向定制化解決方案擴展。因此，我們利用自己的技術財富，反復給現代流體動力技術賦予新的動力。

ARGO-HYTOS擁有許多專利，并設定的新的行業標準。 ARGO-HYTOS集團在德國、捷克共和國、印度和中國創辦有生產公司，另外還下轄許多銷售和裝配公司，能夠在世界范圍施加影響。另外，我們還和專業服務合作伙伴網絡建立有合作關系。

ARGO-HYTOS的目標是為提高客戶產品質量、持續保證客戶獲得可觀利潤做出實質性貢獻。

 企業愿景

我們在保持家族企業性質的同時，在努力成為世界液壓系統領導供應商。為了讓客戶生產出更優質的產品，我們希望自己在當前以及未來涉及的業務領域內都能保持創新領導地位。

行為準則

ARGO-HYTOS的目標是成為世界液壓系統技術的領導制造商。

我們現在以及未來都將是具有長遠愿景的家族企業。

該行為準則是我們社會責任的組成部分，是公司持續取得成功的先決條件。

責任

我們希望每個員工都能自行負責切實遵守本行為準則，同時也幫助同事遵守本行為準則。公司的管理層負責貫徹落實本行為準則。

此處所述的基本準則是公司的最低要求標準。

人權

我們承諾在自己的影響范圍內遵守國際公認的人權要求。

童工

我們堅決杜絕使用童工，也期望合作伙伴杜絕使用童工。

我們保障《聯合國兒童權利公約》所規定的兒童權利。

強迫勞動

我們不參與也不牽扯使用任意形式的強迫勞動。

歧視和尊重他人

我們有意提供不因性別、種族、膚色、宗教信仰、年齡、國籍、殘疾或性取向而存在歧視和騷擾的工作環境。我們尊重每個員工的尊嚴、隱私和個性。

報酬和工作時間

我們承認工人需要給予適當?shù)膱蟪?，遵守各勞動市場的法定最低保障工資。我們遵守關于工作時間的法律法規。

工作環境改善

我們的員工進取心強、訓練有素和盡職盡責，是我們保持競爭力的基礎。我們視員工的發展進步為公司未來重要的投資。我們也重視社會和技術專業知識的發展。

工作和家庭的協調

利用家庭友善的安排和規定，我們加強員工的滿意度和積極性，提高集團業績。

健康安全

我們的目標是杜絕工傷事故。為此，我們提供安全健康的工作環境，讓工人在工作期間不受健康危害，保持身體健康。為了保證實現該目標，我們不斷改善工作條件，制定預防措施，加大技術安全投入，監控工作狀況。

環保責任

在可持續發展和公平發展的經濟背景下，我們把環境保護和自然資源保護，結合當代需要和下代需要為重要責任，從而保護、重構地球生態系統的完整性。

我們在全世界的生產工廠內維系環保管理體系，并持續對其進行改進。

我們最低限度必須遵守本地環保法規和ARGO-HYTOS集團的規程規范。

個人資料保護

我們員工和商業合作伙伴的隱私資料，在使用上很謹慎，僅在運營需要或法定要求時使用。未經授權，個人資料均予妥善保護，防止非授權人員查閱或遺失。

利益沖突、收禮和受賄

我們承諾，我們不收受引發利益沖突的禮物、報酬或持有此類投資。特別是，我們不贈予、提供或接受賄賂或其他非法酬謝。

商業合作伙伴

我們鼓勵商業合作伙伴在其公司內部采取、實施類似的社會責任準則。
