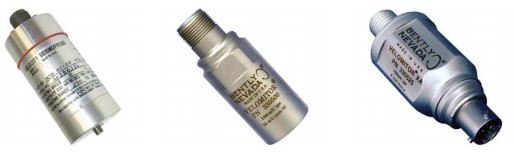

本特利BENTLY NEVADA內達華傳感器330505低頻速度傳感器

BENTLY NEVADA本特利傳感器330505低頻速度傳感器

用于水力發電，檢測定子鐵芯、定子機座和軸承支撐的振動

Bently Nevada本特利330505低頻速度傳感器常用型號：

330505-01-02-02、330505-02-02-02、330505-01-02-00、330505-02-02-00

主要產品概述：

本特利內華達低頻速度傳感器設計用于測量絕對（相對于自由空間）軸承箱，套管或結構振動。雙線系統由換能器和適當?shù)碾娎|組成。

低頻速度傳感器非常適用于振動頻率小于4 Hz的設備中的振動數據提供有價值的數據。其主要用途是測量水力渦輪機軸承套管的振動情況，其中慢速旋轉需要較低的信噪比。 330505傳感器是一種雙線設計，采用動圈技術和嵌入式信號調理電路，提供與傳感器振動速度成正比的電壓輸出。 330505傳感器連接到互連電纜，然后直接連接到3500 / 46M液晶監視器。該傳感器目前不與Trendmaster *系列產品連接。此外，由于電容的限制，本產品不提供危險區域認證。

產品規格：除非另有說明，參數指定為+20至+ 30°C（+68至+ 86°F）和80Hz。

電動

• 靈敏度：20 mV / mm / s（508mV / in / s）±10％

• 頻率響應：0.5至1000 Hz（30至60,000 cpm）±3.0 dB; 1至200 Hz（60至12,000 cpm）±0.9 dB

• 幅度范圍：參見振動諾模圖（圖1）

• 振幅線性度：±3％到102毫米/秒（4英寸/秒）的峰值

• 最大電纜長度：305米（1000英尺）；與3500 / 46M一起使用時沒有信號衰減

環境限制：

• 操作和存儲溫度范圍：最大安裝表面溫度-40°C至+ 100°C（-40°F至+ 212°F）

• 沖擊耐久性：981米/秒2（100克）峰值

• 相對濕度：100％非淹沒;表殼是密封的。

• 常用型號：330505-01-02-02; 330505-02-02-02; 330505-01-02-00; 330505-02-02-00

訂購信息：330505-AXX-BXX-CXX

• A：傳感器安裝角度

0 1 0°±10°
0 2 90°±5°
0 3 180°±10°

• B：內部安裝螺紋

0 2 3 / 8-24 UNF-2B

• C：安裝適配器選件

0 0沒有適配器
0 1 1/2 - 20 UNF
0 2 M8 x 1
0 3 1/4 - 28 UNF
0 4 1/4 - 20 UNC
0 5 1/4 - 18 NPT
0 6 5/8 - 18 UNF
0 7 3/8 - 16 UNC
