- 產品名稱： R901365007 H5-4WE10D5X/EG24N9K4/M
- 所屬類別： REXROTH力士樂(lè )10通徑電磁閥
產品簡述
REXORTH手動電磁閥是韋米機電的【重點主營現貨產品系列】之一
電話Tel：021-61116912
手機Cel：13524122975 （微信同號）
在線Q Q：2532163287
E-mail:[email protected]
歡迎來電咨詢或加QQ、微信在線咨詢技術問題及最新價格貨期！
推薦產品
品牌Brand:REXROTH
中文品名：力士樂(lè )
型號TYP:H5-4WE10D5X/EG24N9K4/M
原產國COUNTRY OF ORIGIN?：Made in Germany
產品摘要：
REXROTH力士樂(lè )10通徑電磁閥，力士樂(lè )電磁換向閥，方向滑閥
REXROTH電磁閥4WE10系列
帶濕式交流或直流電磁鐵的
4/3．，4/2．和3/2．液壓換向閥
WE 10．．，．C型
通徑10
3X系列
4X系列
最高工作壓力315 bar
最大流量120 L/min
直動式電磁鐵操作的換向閥，標準型。
安裝面油口分布類型符合DIN 24 340 A型
IS0 4401或CETOP-RP 121 H,
安裝底板參見樣本RC 45 054
（單獨訂貨）
帶有可拆卸線圈的濕式交流或直流電磁鐵
電磁線圈可旋轉90 .C。
更換電磁線圈時，不必打開閥的密封。
電氣接線可單獨接線或集中接線
可選，手動應急操作
低換向沖擊型參見樣本RC 23 183
電感式終點開關（接觸式和非接觸）參見樣本
RC 24 830
其它資料
安裝底板參見樣本RC 45 054
電感式終點開關 RC 24 830
3通
4通
通徑10
機能符號：例如C，E，EA，EB等
30至39系列一單獨接線 =
(30至39，安裝和油口尺寸不變)
40至49系列一集中接線 =
(40至49：安裝和油口尺寸不變)
帶彈簧復位
不帶彈簧復位帶定位
不帶彈簧復位
濕式電磁鐵帶可拆卸線圈
直流電壓24 V
交流電壓230 V 50/60 Hz,
直流電壓205 V,
其它電壓和頻率的訂貨型號見第5頁,
帶有隱式手動應急操作（標準）,
不帶手動應急操作
有手動應急操作帶保護罩,
電氣接線種類
單獨接線，帶符合,
DIN 43 650-AM2的插座不帶插頭
集中接線在蓋上有引線，有亮燈顯示：,
集中接線在蓋上有引線，有亮燈顯示：（不帶角度接線座）,
附件,
帶感應式終點開關，訂貨說明見樣本RC 24 830,
不帶終點開關,
無插入式節流器,
節流器孔fl 0.8 mm 在流量大于(>),
節流器孔fl l.0 mm 閥的功率極限時使用,
節流器孔fl l.2 mm 安裝在P口.
WE型換向閥是電磁鐵操作的滑閥式換向閥。它控制液流
的開啟，關閉和液流方向。
換向閥主要由閥體(1)，一個或兩個電磁鐵(2)，閥芯(3)
以及一個或兩個復位彈簧(4)組成。
有沒有通電情況下，閥芯(3)在復位彈簧(4)作用下處于中
位或原位（脈沖式除外）o控制閥芯(3)由濕式電磁鐵(2)進
行操作。
為了確保獲得滿意的功能，務必在電磁線圈的壓力腔充滿
油液。
電磁鐵(2)的力作用于閥芯(3)上，推動它由靜止位至所需
終端位。這樣，壓力油液從P至A-B至T，或者從P至B，
A至T導通。
在電磁鐵(2)斷電后，由復位彈簧(4)將閥芯（3J推向中
位。
作為可選的“應急手動操作”(5)可在無電磁鐵控制時，使
控制閥芯(3)能夠換向

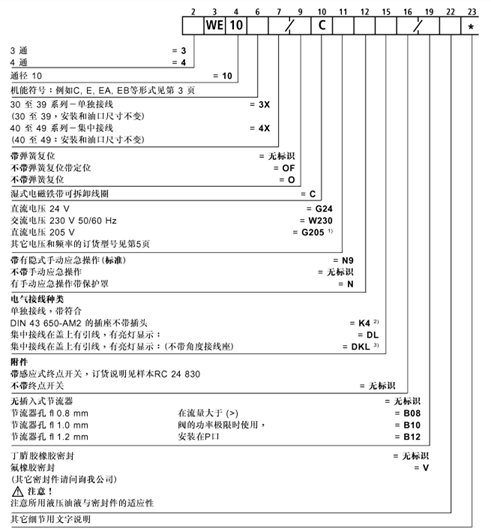

訂貨型號選擇：
功能機能符號：

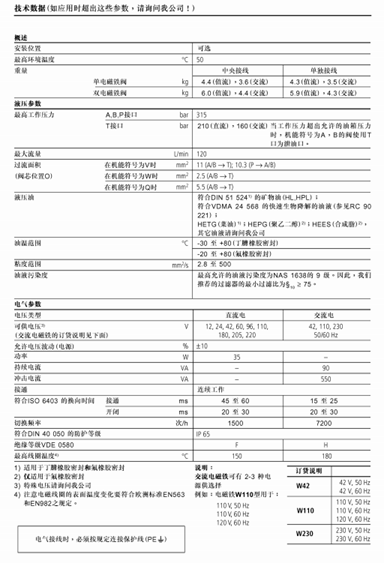

技術參數：
REXROTH力士樂(lè )10通徑電磁閥，力士樂(lè )電磁換向閥
|
REXROTH開關閥 （電磁閥、單向閥、溢流閥）
開關閥包括： ●開關截止閥 ，開關換向閥 ，開關壓力閥 ，開關流量閥 ，邏輯元件換向功能 ，邏輯元件壓力功能 。 ●換向閥是具有兩種以上流動形式和兩個以上油口的方向控制閥。 是實現液壓油流的溝通、切斷和換向，以及壓力卸載和順序動 作控制的閥門?？煞譃槭謩?dòng)換向閥、電磁換向閥、電液換向閥等 ATEX 開關閥：方向滑閥，先導式；方向滑閥，直動式； 方向座閥；減壓閥、連續閥
（方向控制、減壓、順序閥和溢流等功能） LC..A, LC..B 、LFA、LC..DR 、 LFA..DB、 LC..DB、 LFA..DR，LC..DB 、LFA..DZ(W)， LC..DB、 LFA..DB
●方向滑閥（先導式、直動式、附件）： H-4WEH、WE、WH、WHZ、WHD、WN、WP、WPZ
●方向座閥（先導式、直動式）： VEI、SED、SEW、SMM, SMR, SH、SP、KSDER、KSDEU
●減壓閥（先導式、直動式）： ZDR10V、KTV、ZDR.D、DR.DP、DRHD、ZDRHD、KRD
●節流和單向節流閥：Z2FS、Z2FSK、MG、MK、F、Z4S
●截止閥（充液閥、單向閥、梭閥、壓力閥）： ZSF、ZSFW、SFE、SFS、SFA、SF、Z1S、S、M-SR、 Z2S、Z2SRK、SV、SL、DA、KAV
●流量控制閥： Z2FRM、2FRM、2FRH、2FRW、2FRM.K
●順序閥： DZ.D、DZ
●溢流閥（先導式、直動式）： ZDB、Z2DB、ZDBK、Z2DBK、DBA、DBAW、DBAE、 DBA、DBAW、DB、DBW、DBD、KBD |
|
力士樂(lè )REXROTH常規十通徑電磁閥4WE10系列優選型號：
4WE10J32/CW230N9K4
4WE10J3X/CG24N9K4/B10
4WE10D20/LG24Z4
4WE10E20AG24NZ5L
4WE10J33/CW230N9K4
4WE10E3X/CW230N9K4
4WE10J3X/CG24N9Z5L
4WE10J73-3X/CG24N9K4/A12
4WE10D3X/CG24N9K4
4WE10D3X/OFCG24N9K4+Z5L
4WE10D33/OFCG24N9K4
4WE10J33/CG24N9K4
4WE10E33/CG24N9K4
4WE10D3X/CG24N9K4
4WE10E-3X/CG24N9K4
4WE10D33/0FCG24N9K4
4WE10M33/CG24N9K4
4WE10J3X/CG24N9K4/B10
4WE10D30/OFCG24N9K4
4WE10J3X/CG24N9K4/B10
4WE10Y-3C/CG24N9K4
4WE10E-3X/CG24N9K4+插頭
4WE10Y3X/CW230N9K4
4WE10C3X/CW230N9K4
4WE10Y-6X/CG24N9Z4
4WE10Y-3X/CG24N9K4+Z4
4WE10J-3X/CG24N9K4+Z4
4WE10J-3X/CG24N9K4/V
4WE10C-3X/CG24N9K4
4WE10D-3X/CG24N9K4+Z4
4WE10D32/OFCG220NPZ4
4WE10J-33/CG24-N9K4
4WE10E-33/CG24-N9K4
4WE10D-33/CG24-N9K4
4WE10J33/CG24N9K4/A06
4WE10D30/OFCG24N9Z4
4WE10G20/AW220NE
4WE10D3X/OFCG24N9K4
4WE10D73-3X/G24N9K4/A12
4WE10J3X/CW230N9K4
4WE10C3X/CW230N9K4
4WE10G3X/CG24NK4
4WE10D73-3X/G24N9K4/A12
4WE10E10/AW220-SON24
4WE10E-3X/CG24N9K4+Z5L
4WE10D3X/OFCW230N9K4
4WE10X7-33/CG24N9K4QMAG24
4WE10Q3X/CG24N9K4+2*Z5L
4WE10Z20/AW220-50N25L
4WE10E-K10/AW220-50NDL
4WE10J-10L0/LW220-50NDL
4WE10J73-3X/10G24N9K4/A12
4WE10J-3X/AW220-220-00NPL
4WE10RB-3X/CG24N9K4+Z4
4WE10B3X/W230N9K4
4WE10J-1X/LW110-50NK4V
4WE10J-31/EG24N9K4+Z5L
4WE10D73-3X/CG24N9K4
4WE10U12-3X/CG24N9K4
4WE10E33/CG24N9K4
4WE10HA3X/CG24N9K4
4WE10HD45/OF6EG24N9EK4
4WE10J45/6EG24N9ETS2K4/B10
4WE10D3X/CG24N9K4
4WE10E3X/CG24N9K4
4WE10J33/CW230N9K4
4WE10D33/OF24N9K4
4WE10D33/CG24N9K4
4WE10D-3X/OFCW110N9K4/V
關于電磁閥
電磁閥（Electromagnetic valve）是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。電磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用，最常用的是單向閥、安全閥、方向控制閥、速度調節閥等。
應用領域：
力士樂(lè )電磁閥是Bosch Rexroth集團生產的閥門，應用于壓路機、混泥土攪拌車、機床、汽車、紡織工業、輕工業等領域。
REXROTH不僅是世界前100強公司，也是世界著名高科技企業之一，50多年來，Bosch Rexroth集團的業務部門致力于開發專業型液壓傳動領域高科技產品，其產品和品牌已享譽全球。 力士樂(lè )的產品是獨一無二的，因為在世界市場上，目前沒有其他的品牌能向顧客提供所有傳動與控制技術，專門化與一體化并舉。
力士樂(lè )電磁閥特性
1力士樂(lè )電磁閥電磁閥和全不銹鋼；對于強腐蝕的介 質必須選用隔離膜片式。中性介質，也宜選用銅合金為閥殼材料的電磁閥，否則，閥殼中常有銹屑脫落，尤其是動作不頻繁的場合。氨用閥則不能采用銅材。
2、爆炸性環境：必須選用相應防爆等級產品，露天安裝或粉塵多場合應選用防水，防塵品種。
3、電磁閥公稱壓力應超過管內最高工作壓力。
適用性：
1、介質特性
1）質氣，液態或混合狀態分別選用不同品種的電磁閥；
2）介質溫度不同規格產品，否則線圈會(huì )燒掉，密封件老化，嚴重影響壽命命；
3）介質粘度，通常在50cSt以下。若超過此值，通徑大于15mm時，用多功能電磁閥；通徑小于15mm時，用高粘度電磁閥。
4）介質清潔度不高時都應在電磁閥前配裝反沖過濾閥，壓力低時，可選用直動膜片式電磁閥；
5）介質若是定向流通，且不允許倒流
技術參數：
1）根據介質流向要求及管道連接方式選擇閥門通口及型號；
2）根據流量和閥門Kv值選定公稱通徑，也可選同管道內徑；
3）工作壓差：最低工作壓差在0.04Mpa以上是可選用間接先導式；最低工作壓差接近或小于零的必須選用直動式或分步直接式。
力士樂(lè )電磁閥環境條件
1）環境的最高和最低溫度應選在允許范圍之內；
2）環境中相對濕度高及有水滴雨淋等場合，應選防水電磁閥；
3）環境中經常有振動，顛簸和沖擊等場合應選特殊品種，例如船用電磁閥；
4）在有腐蝕性或爆炸性環境中的使用應優先根據安全性要求選用耐發蝕型；
5）環境空間若受限制，需選用多功能電磁閥，因其省去了旁路及三只手動閥且便于在線維修。
銷售網絡(luò )
Bosch Rexroth博世-力士樂(lè )在船舶和海洋鉆井平臺的液壓和氣動傳動系統及控制方面具有淵博的經驗，產品應用在鉆井平臺、推進系統、舵機系統、發動機控制系統。韋米機電主營銷售BOSCH - REXROTH（博世-力士樂(lè )）的液壓備件、力士樂(lè )氣動備件、力士樂(lè )工控備件等產品。韋米機電憑借著力士樂(lè )產品種類齊全、價格低 、供貨期快、售后服務有保證等優勢，已與國內各大力士樂(lè )分銷商、生產配套廠、力士樂(lè )液壓系統使用客戶，建立了長期供貨及信任關系。
力士樂(lè )電磁閥應用行業：
壓路機、混泥土攪拌車、機床、汽車、紡織工業、輕工業、鋼廠、采礦業、油田、石化、風能、通用自動化、水利工程、海事工程、冶金、塑料機械、通用機械、壓機、鉆孔機、叉車、推土機、起重機、裝載機、混泥土泵、挖掘機、印刷與紙張處理、食品包裝、木工機械、橡膠、電子和半導體。
