本特利BENTLY NEVADA傳感器3300 XL 25毫米系列
產品概述：
本特利 3300 XL 25mm探頭系統由美國bently nevada出品，3300 XL 25mm可以代替所有標準的7200 25mm、7200 35mm 和25mm DE 傳感器系統包括側面和尾部引出探頭。當升級以前的系統時，傳感器系統的每個組件（探頭、延伸電纜和前置器）必須全部替換成 3300 XL 25mm 的組件。 差脹測量由兩個電渦流傳感器實現，測量與推力軸承有一定距離的凸緣或斜面。 bently 3300 XL 25 mm系統包括本特利前置器、本特利延伸電纜、本特利探頭
3300 XL 25 mm 電渦流探頭選型方式：
330851-AXX-BXXX-CXXX-DXX-EXX-FXX
常用型號：
330851-02-000-030-10-00-CN
330851-02-000-060-10-00-CN
330851-02-000-060-50-00-CN
330851-02-000-070-10-00-05
330851-02-000-100-50-00-CN
3300 XL 25 mm前置器選型方式：
330850-AXX-BXX常用型號：
330850-50-05
330850-51-05
330850-90-05
330850-91-05
330850-50-CN
330850-51-CN
330850-90-CN
330850-91-CN
3300 XL 25 mm延伸電纜選型方式：
330854-AXXX-BXX-CXX常用型號：
330854-040-24-05
330854-040-25-05
330854-080-24-05
330854-080-25-05
330854-040-24-CN
330854-040-25-CN
330854-080-24-CN
330854-080-25-CN
產品相關：
3300 XL 8mm 探頭
3300 XL 延伸電纜
3300 XL 前置器
美國本特利Bently公司的檢測控制技術，作為GE大家族的一員，美國本特利Bently公司對繼承領導和創(chuàng )新這一悠久歷史傳統而感到自豪。 GE的前身是由托馬斯·愛迪生在1878年創(chuàng )辦的愛迪生電氣公司，美國本特利Bently公司為各行業提供眾多的產品和服務，以卓越、創(chuàng )新和想象力而享譽世界。
GE檢測控制技術由行業領先的傳統公司組成，包括AGFA ND、Bently Nevada、Druck、Everest VIT、General Eastern、Hocking NDT,、Kaye、Krautkramer、Novasensors、Panametrics、phoenix|x-ray、Protimeter、Reuter Stokes、 Rheonik、 Seifert NDT、 SI、 Telaire、 Thermometrics和Woodward Controls。
美國本特利Bently公司檢測控制技術的重點業務涵蓋了各行各業和眾多應用，包括無損檢測（NDT）、傳感、資產狀態監測、控制和儀表和輻射測量。我們正不斷建立最佳實踐并探索未來的解決方案，這一切的努力都是為了保證我們的客戶享有一流的質量、安全、服務和生產率。
BENTLY本特利傳感器通常安裝于機器內部或表面，用于測量振動、位移、轉速、壓力、扭矩及能量等。本特利內華達提供多種傳感器，均可滿足工業環境的使用要求，部分傳感器在采取本質安全柵、電磁絕緣等方法后，可安裝于危險地區。如果您的需求不在我們的標準產品范圍內，我們還可以對已有產品進行改造，或開發出全新的產品，以滿足您的需要。
本特利產品主要有：BENTLY本特利通訊模塊、本特利BENTLY振動探頭、本特利BENTLY振動監測器、 本特利BENTLY前置器,本特利BENTLY位移傳感器、本特利BENTLY位移探頭、本特利BENTLY傳感器、本特利模塊、本特利延伸電纜、本特利加速度計、BENTLY電源模塊、BENTLY電纜接頭、BENTLY位移監控系統、BENTLY高溫計、BENTLY磁探手、BENTLY控制電纜、BENTLY便攜式儀表等。
美國本特利3500/42M位移/速度加速度監測器是一個4通道監測器，后背板128229-01 位移/速度加速度I/O 模塊，帶內部端子。它可以接受來自位移、速度、加速度傳感器的信號，通過對這些信號的處理，它可以完成各種不同的振動和位置測量，并將處理的信號與用戶編程的報警值進行比較。3500/42M 的每個通道均可以使用3500 框架組態軟件進行編程，完成下列各種功能： 徑向振動、軸向位移、差脹、偏心、加速度、速度、軸絕對振動、圓形可接受區。
3500/42M 監測器的主要目的是提供：
1) 借助于當前的機械振動和已組態的報警設定值，二者進行連續比較，可以驅動報警，從而實現機械保護。
2) 為操作人員和維護人員提供基本的機器信息。 每個通道根據組態通常將它的輸入信號處理為各種不同的參數，稱為“靜態值”。報警設定點可以針對每個激活的靜態值進行組態，危險設定值可以針對任意兩個激活的靜態值進行組態。
輸入信號: 接受1 到4 個位移、速度或加速度傳感器信號。
輸入阻抗 標準I/O: 10 千歐。(位移和加速度輸入)。
三重冗余（TMR） I/O:
三個總線型TMR I/O 通道并聯到一個傳感器上的有效阻抗為50 千歐。
功率: 正常消耗為7.7 瓦。
靈敏度
徑向振動: 3.94 mV/μm (100 mV/mil) 或 7.87 mV/μm (200 mV/mil)。
軸位移: 3.94 mV/μm (100 mV/mil) 或 7.87 mV/μm (200 mV/mil)。
偏心: 3.94 mV/μm (100 mV/mil) 或 7.87 mV/μm (200 mV/mil)。
差脹: 0.394 mV/μm (10 mV/mil) 或 0.787 mV/μm (20 mV/mil)。
REBAM?: 40 mV/μm (1000 mV/mil) 或 80 mV/μm (2000 mV/mil)。
雙加速度: 10 mV/(m/s2) (100 mV/g)。
雙速度: 20 mV/(mm/s) pk (500 mV/(in/s) pk) 或 5.8 mV/(mm/s) pk (145 mV/(in/s) pk) 或 4 mV/(mm/s) pk (100 mV/(in/s) pk)。
軸絕對振動， 徑向振動: 3.94 mV/μm (100 mV/mil) 或 7.87 mV/μm (200 mV/mil)。
軸絕對振動， 通頻值: 3.94 mV/μm (100 mV/mil) 或 7.87 mV/μm (200 mV/mil)。
軸絕對振動， 速度: 20 mV/(mm/s) pk (500 mV/(in/s) pk) 或 5.8 mV/(mm/s) pk (145 mV/(in/s) pk) 或 4 mV/(mm/s) pk (100 mV/(in/s) pk)。

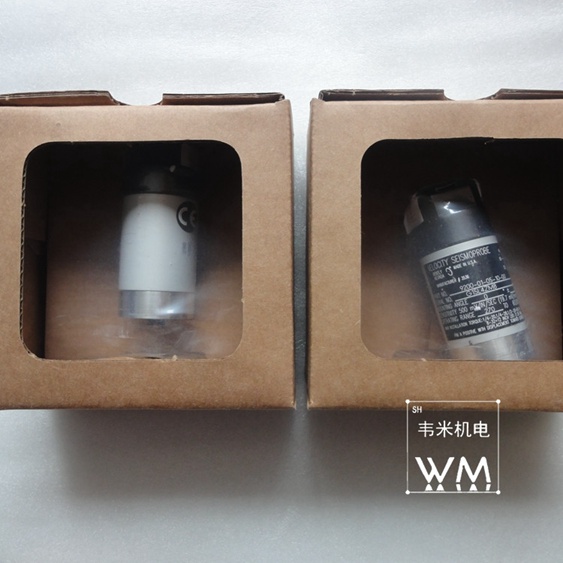

可以接受本特利渦流傳感器和速度加速度傳感器測振傳感器，如渦流探頭330103-00-10-10-02-00、330105-02-12-10-02-00，速度探頭9200-01-05-10-00、330500-02-00，加速度傳感器330400-02-00等
組態監測器由筆記本電腦或PC 機的軟件所創(chuàng )建的組態文件進行定義，并將文件通過內置以太網接下載到監測器。組態信息永久存儲在非易失性?xún)却嬷?，可以上載到PC 機中進行修改。
Bently Nevada本特利3500模塊前面板和后背板型號參考如下：
產品概述：
框架接口模塊(RIM)是3500框架的基本接口。它支持本特利內華達用于框架組態并調出機組中信息的專有協議?？蚣芙涌谀K必須放在框架中的第一個槽位(緊靠電源的位置)。 RIM 可以與兼容的本特利內華達通訊處理器，如TDXnet、TDIX 和DDIX 等連接。雖然RIM 為整個框架提供某些通用功能，但它并不是重要監測路徑中的一部分，對整個監測系統的正確和正常運行沒有影響。每個框架需要一個框架接口模塊。
3500/20-AXX-BXX-CXX選項描述：
A: 框架接口類型
0 1 標準RIM (用于標準監測)
0 2 TMR RIM (僅適用于要求三模塊冗余組態的應用)
B: I/O 模塊類型
0 1 帶內置調制解調器的I/O
0 2 帶RS-232/RS-422 接口的I/O
C: 批準機構選項
0 0 無
0 1 CSA/NRTL/C
備件
125744-02 標準框架接口模塊
125744-01 TMR 框架接口模塊
135031-01 帶調制解調器接口的RIM I/O 模塊
125768-01 帶RS-232/RS-422 接口的RIM I/O 模塊
125760-01 數據管理者系統 I/O 模塊
電纜
02290860 RS-232 調制解調器電纜：從主機到調制解調器
130119-01 主機到RS-232/422 轉換器RS-232電纜
129386-01 TDIX-靜態數據電纜
129387-01 DDIX-靜態數據電纜
02290160 DDIX/TDIX 動態數據電纜
02230411 RS-232 到RS-422 轉換器110VAC
02230412 RS-232 到RS-422 轉換器220VAC
主機到3500框架電纜, RS232
130118-AXXXX-BXX：允許開關保持在RUN 或PROGRAM 位置。鎖定至RUN 方式可以防止任何非授權的框架組態。鎖定至PROGRAM 方式可以在任何時間對框架進行遠程組態。
3500/04（136719-01,138257-01 ）
3500/15（106M1079-01,106M1081-01 ）
3500/15（106M1079-01,106M1081-01 ）
3500/22（146031-01 ）
3500/22（146031-02 ）
3500/22 （288055-01 ）
3500/22（288055-01,146031-01
3500/22（288055-01,146031-01，CN ）
3500/22（288055-01,146031-02 ）
3500/25（125800-01 ）
3500/25（ 126648-01 ）
3500/25（135473-01 ）
3500/25（149369-01）
3500/25（149369-01,125800-01 ）
3500/25（149369-01,125800-01，CN）
3500/25（149369-01,125800-02 ）
3500/32（125720-02 ）
3500/32（149986-02 ）3500 （149986-02,125720-02 ）
3500/32（149986-02,125720-01，CN ）
3500/33（149986-01 ）
3500/33（149992-01 ）
3500/33（149986-01,149992-01 ）
3500/33（149986-01,149992-01，CN ）
3500/40（125680-01 ）
3500/40（176449-01 ）
3500/40（176449-01,125680-01 ）
3500/40（176449-01,125680-01，CN ）
3500/42（128229-01，CN）
3500/42（138708-01 ）
3500/42（176449-02 ）
3500/42（128229-01 176449-02 ）
3500/42（128229-01,176449-02，CN
3500/45（135145-01 ）
3500/45（176449-04 ）
3500/45（176449-04,135137-01 ）3500/50（133442-01 ）
3500/50（288062-02 ）
3500/50（288062-02,133442-01 ）
3500/60（163179-01,133819-01 ）
3500/60（163179-01,133819-01，CN ）
3500/61（163179-02,133819-02 ）
3500/61（163179-02,133819-02，CN ）
3500/65（145988-02 ）
3500/65（172103-01 ）
3500/65（145988-02,172103-01 ）
3500/65（145988-02,172103-01，CN ）
3500/92（136180-01,125736-01 ）
3500/92（136180-01， 125736-01，CN ）
3500/92（136180-01,133323-01 ）
3500/92（136180-01,133323-01，CN ）
3500/92（136180-01,136188-02 ）
3500/92（136180-01，CN ）
電源電纜330854-040-25-053300/02-02-02-00-02
電源3300/12-01-20-00
電源3300/12-02-20-02
電源卡3300/12-01-20-00
電源卡3300/12-01-22-00
電源卡3300/12-02-20-01
電源模件3300/12-02-20-00
電源模塊3300/05-24-00-00
電源模塊3300/12-02-22-00
電源模塊3300/12-02-22-01
電源模塊3300/14-01-22-00
分體式差脹探頭330851-02-000-090-10-00
桿下垂監測器3300-81-01-00-00
高溫探頭330193-12-20-05-00
供電單元3300103-01-00-3300
繼電器背板3300/16-01-01-00-00-00-01
繼電器模塊3500/33-01-00
繼電器模塊3500/33-01-01
加速度探頭330400-02-05
監測器3300/03-01-01
監測器3300/16-02-01-01-00-00-00
監測器3300/16-12-01-01-00-01-00
監測器3300/16-12-01-01-00-02
監測器3300/20-11-01-01-00-01
監測器3300/20-12-01-00-01-02
監測器3300/20-12-01-01-00-01
監測器3300/35-12-01-01-00-00
監測器3300/35-13-02-01-00-00
監測器3300/36-12-12-01-00-02
監視模件3300/03-01-00
監視器3300/03-01-00
監視器3300/03-01-02
監視器3300/12-02-20-00
監視器3300/12-02-22-00
監視器3300/16-12-01-03-00-01-00
監視器3300/16-14-01-02-00-02-02
監視器3300/20-02-01-00-00
監視器3300/20-12-01-02-00-00
監視器3300/20-12-01-02-00-01
監視器3300/20-12-01-02-00-02
監視器3300/36-12-11-01-01-00
監視器3300/50-01-00-00-01
監視器3300-20-12-01-01-00-01
監視器3300-20-12-01-02-00-01
監視儀3300/03-01-00/0-100%
鍵相探頭330103-00-17-10-02-02
鍵相探頭330105-02-12-05-02-05
鍵相位探頭330104-01-06-10-02-00
框架3300-05-22-00-00
框架3300-05-23-00-00
連接電纜330130-045-00-03
連接線330930-065-01-00
趨近式探頭330704-000-080-10-02-05
趨近探頭330103-00-06-10-01-00
趨近探頭330106-05-30-10-02-05
數據接口卡3300/03-02-00
雙速度監視器3300/55-04-01-18-18-0
監測模塊3300/03-01-00
監測模塊3300/03-02-01
監測模塊3300/03-03-00
監測模塊3300/05-22-00-00
雙通道振動監測器3300/12-01-20-00
監測模塊3300/12-02-22-01
監測模塊3300/12-03-20-00
監測模塊3300/14-01-02-00
監測模塊3300/16-11-01-03-00-00-01
雙通道振動監測器3300/16-12-01-01-00-00-00
雙通道振動監測器3300/16-12-01-01-00-00-01
雙通道振動監測器3300/16-12-01-01-00-00-02
雙通道振動監測器3300/16-13-01-00-00-00-00
雙通道振動監測器3300/16-14-01-01-00-00-00
雙通道振動監測器3300/16-15-01-01-00-00-00
雙通道振動監測器3300/16-15-01-03-00-00-00
監測模塊3300/20-12-01-00-00-00
監測模塊3300/20-12-01-01-00-02-00
監測模塊3300/20-12-01-03-00
監測模塊3300/20-12-01-03-00-00
監測模塊3300/20-12-01-03-00-01
監測模塊3300/20-13-02-00-00-00
監測模塊3300/20-13-02-01-00-00
監測模塊3300/35-12-02-01-00-02
監測模塊3300/35-15-10-02-00-00
監測模塊3300/40-12-01-01-00-00
監測模塊3300/40-13-01-00-00-00
監測模塊3300/45-01-01-01-00
系統模塊3300/46-04-02-01-00
系統模塊3300/47-01-04-01-00
系統模塊3300/48-04-02-00-00
監測模塊3300/50-01-01-00-00
監測模塊3300/50-02-01-00-00
監測模塊3300/52-02-00-00
監測模塊3300/53-03-02-**-**
模塊3300/55-03-01-15-15-00-00-01-00
模塊3300/55-03-04-15-15-00-00-05-00
模塊3300/65-14-01-00-00-01
儀表框架3500/05-01-01-00-00-00
儀表框架3500/05-01-02-00-00-00
儀表框架3500/05-01-02-00-01
儀表框架3500/05-02-04-00-00-00
電源模塊3500/15-02-02-00
框架接口模塊3500/20-01-01-00
框架接口模塊3500/20-01-02-00
框架接口模塊3500/20-02-02-00
框架接口模塊3500/22-01-01-00
鍵相器模塊3500/25-01-01-00
鍵相器模塊3500/25-01-02-00
鍵相器模塊3500/25-01-03-00
繼電器模塊3500/32-01-00
鍵相器模塊3500/33-01-00
4通道位移監測器模塊3500/40(140734-01,135489-04)
振動模塊3500/42-01-00
振動模塊3500/42-04-00
振動模塊3500/42-09-00
脹差/軸向位置模塊3500/45-01
脹差/軸向位置模塊3500/45-01-00
轉速模塊3500/50-01-00
轉速模塊3500/50-01-00-01
轉速模塊3500/50-01-00-02
轉速模塊3500/50-01-01-00-00
轉速模塊3500/50-04-00
超速保護模塊3500/53-01-00
溫度監測器3500/61(133819-02)
溫度監測器3500/61(163179-02)
溫度監測器3500/61(163179-03)
溫度監測器3500/61-01-00（163179-02&133819-02）
溫度監測器3500/61-03-00
過程變量監測模塊3500/62(136294-01)
過程變量監測模塊3500/62-03-00（163179-03&136294-01)
監測模塊3500/63-01-00
通訊網關模塊3500/92-01-01
通訊網關模塊3500/92-01-01-00
通訊網關模塊3500/92-02-01-00
通訊網關模塊3500/92-04-01-00
顯示裝置3500/93-01-00-00-00
顯示裝置3500/93-02-02-02-00
顯示裝置3500/93-03-01-00
顯示裝置3500/93-03-01-00-00
顯示裝置3500/93-07-01-02-00
監測模塊3500-40-01-00
1900/65A-01-00-01-00-00
1900/65A-00-00-01-00-00
1900/65A-01-00-03-00-00
1900/65A-01-01-01-00-00
1900/65A-01-01-03-00-00
1900/65A-00-00-03-00-00
1900/65A-00-01-01-00-00
1900/65A-01-01-03-00-00
