  • 產品名稱： 貝加萊X20系統輸入輸出IO模塊
  • 所屬類別： 貝加萊B&R模塊

產品簡述

詳細說明

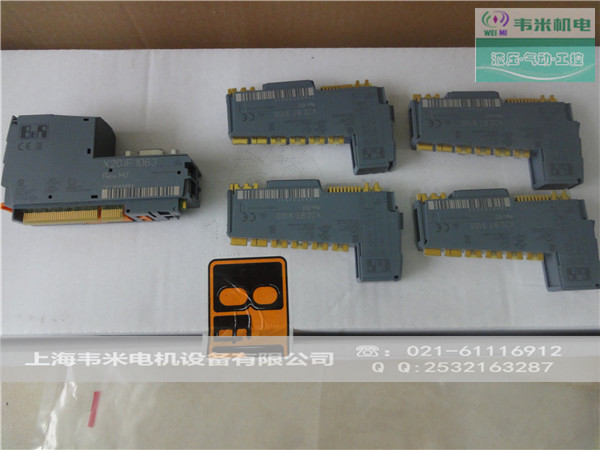

BR-貝加萊I/O系統X20 輸入輸出IO模塊



產品簡介：貝加萊I/O系統產品線包括X20、X67、緊湊型I/O、XV，X20是I/O產品線的核心產品。
貝加萊I/O提供給客戶的不僅僅是I/O，而是一個性能卓越的解決方案，包括模塊式結構的X20，IP67防護等級的X67，結構緊湊自帶電源的緊湊型I/O，可直接驅動多種主流品牌電磁閥的XV等。所有這些產品均可集中安裝，也可分布式安裝，兩相鄰站點之間最遠距離可達100m，最多可擴展至253個站點。兼容大部分主流現場總線，包括Ethernet POWERLINK、CANopen、Profibus、DeviceNet、Modbus-IDA，適合于各種工業控制領域。



總線控制器



模塊號簡介
X20BC0043X20總線控制現場總線接口模塊,1個CANopen接口,狀態顯示器LEDs,另購1xTB2105端子排
X20BC0053X20總線控制現場總線接口模塊,1個DeviceNet接口,狀態顯示器LEDs,另購1xTB2105端子排
X20BC0063X20總線控制現場總線接口模塊,1個Profibus DP接口,狀態顯示器LEDs,9-芯DSUB連接
X20BC0073X20總線控制現場總線接口模塊,1個CANopen接口,狀態顯示器LEDs,另購1xTB2105端子排
X20BC0083X20總線控制現場接口,ETHERNET Powerlink接口(EPL框架,協議支持),集成2x hub. 狀態顯示器LEDs,2 x RJ45連接
X20BC0087X20總線控制現場接口,Modbus TCP接口,集成2x switch,狀態顯示器LEDs,2xRJ45連接

X20BC1083



X20總線控制器的總線接口模塊，Ethernet POWERLINK接口(EPL框架，D-議支持)，集成2x hub,，支持擴展X20 IF模塊，狀態顯示器LED，連接2x RJ45

X20BB80



X20總線控制器底座,用于X20底板模塊(CP,BC,HB,etc.)和X20電源模塊，X20鎖定板(左和右)，包括X20AC0SL1/X20AC0SR1

X20BB81



X20總線控制器的擴展型系統模塊底座，帶1個擴展插槽支持X20底座模塊(XC,BC,HB,etc)和1個X20輔助模塊(IF,HB,etc.)和X20電源模塊，X20鎖定板(左和右)，包括X20AC0SL1/X20AC0SR1

X20PS9400



X20電源模塊為總線控制器，內部I/O，X2X Link供電

X20IF1091-1



X20 IF接口模塊用于可擴展總線控制器，1個X2X Link主站接口，電氣隔離，另購1×TB704端子排





總線接收和總線中繼模塊



模塊號簡介
X20BR9300 X20總線接收(X2X Link),可以為內部I/O,X2X Link總線供電
X20BT9100 X20總線中繼模塊(X2X Link)
X20BT9400 X20總線中繼模塊(X2X Link)，X2X Link為X67模塊供電5W，反極性保護，短路保護，超載保護，并行連接，冗余操作





IF通信模塊



模塊號簡介
X20IF1020X20接口模塊,1個RS232,max. 115.2 kBit/s,電氣隔離
X20IF1030X20接口模塊,1個RS485/RS422,max. 115.2 kBit/s,電氣隔離
X20IF1061X20接口模塊,1個Profibus DP主站接口,max.12 MBit/s, 輸入數據max.3.5 KB和輸出數據max. 3.5 KB，電隔離
X20IF1063X20接口模塊,1個Profibus DP從站接口,max.12 MBit/s,電氣隔離
X20IF1072X20接口模塊,1個CAN接口,max.1 MBit/s,電氣隔離,另購1 x TB2105端子排
X20IF1082X20接口模塊,1個Ethernet POWERLINK接口(EPL框架,協議支持),管理模式或受控模式切換開關,集成2x hub
X20IF1091X20接口模塊,1個X2X Link主站接口,電氣隔離,另購1 x TB704端子排
X20IF2772X20接口模塊,2個CAN接口,max.1 MBit/s,電氣隔離,另購2 x TB2105端子排
X20IF2792X20接口模塊,1個CAN接口, max.1 MBit/s,電氣隔離,1個X2X Link主站接口,電隔離,另購1 x TB2105和1 x TB704端子排





電氣模塊



模塊號簡介
X20CS1020X20接口模塊,1個RS232,max. 115.2 kBit/s
X20CS1030X20接口模塊,1 x RS485/RS422,max. 115.2 kBit/s
X20CS1070X20接口模塊,1 x CAN, max. 1 MBit/s, 收發雙方都具備對象緩沖功能
X20CS2770X20接口模塊,2x CAN, max. 1 MBit/s, 收發雙方都具備對象緩沖功能



CS模塊使X20系統通過一個串行接口和遠程設備相連。



電源模塊



模塊號簡介
X20PS2100X20電源模塊為內部I/O供電
X20PS2110X20電源模塊為內部I/O供電,集成微保險絲
X20PS3300X20電源模塊為內部I/O,X2X link供電
X20PS3310X20電源模塊為內部I/O,X2X link供電,集成微保險絲





數字量輸入模塊



模塊號簡介
X20DI2371X20數字量輸入模塊,2個輸入量,24 VDC,漏式,可配置的輸入濾波,3線連接技術
X20DI2372X20數字量輸入模塊,2個輸入量,24 VDC,源式,可配置的輸入濾波,3線連接技術
X20DI2377X20數字量輸入模塊,2個輸入量,24 VDC,漏式,可配置的輸入濾波,2線連接技術  50KHz
X20DI2653X20數字量輸入模塊,2個輸入量,100-240 VDC,240V(紅色底板),3線連接技術
X20DI4371X20數字量輸入模塊,4個輸入量,24 VDC,漏式,可配置的輸入濾波,3線連接技術
X20DI4372X20數字量輸入模塊,4個輸入量,24 VDC,源式,可配置的輸入濾波,3線連接技術
X20DI4653X20數字量輸入模塊,4個輸入量,100-240 VDC,240V(紅色底板),2線連接技術
X20DI4760X20數字量輸入模塊,4個NAMUR輸入,8.05 VDC
X20DI6371X20數字量輸入模塊,6個輸入量,24 VDC,漏式,可配置的輸入濾波,2線連接技術
X20DI6372X20數字量輸入模塊,6個輸入量,24 VDC,源式,可配置的輸入濾波,2線連接技術
X20DI6553X20數字量輸入模塊，6個輸入量，100-120 VDC, 240 V(紅色底板)，1線連接技術
X20DI9371X20數字量輸入模塊,12個輸入量,24 VDC,漏式,可配置的輸入濾波,1線連接技術
X20DI9372X20數字量輸入模塊,12個輸入量,24 VDC,源式,可配置的輸入濾波,1線連接技術





數字量輸出模塊



塊號簡介
X20DO2321X20數字量輸出模塊,2個輸出,24 VDC,0.5 A,漏式,3線連接技術
X20DO2322X20數字量輸出模塊,2個輸出,24 VDC,0.5 A,源式,3線連接技術
X20DO2623X20數字量輸出模塊，2個輸出，100-240 VAC，1.0A，源式，240V(紅色底板)，3線連接技術
X20DO2649X20數字量輸出模塊,2個繼電器,轉換觸點,230 VAC / 5 A, 30 VDC / 5 A
X20DO4321X20數字量輸出模塊,4個輸出,24 VDC,0.5 A,漏式,3線連接技術
X20DO4322X20數字量輸出模塊,4個輸出,24 VDC,0.5 A,源式,3線連接技術
X20DO4331X20數字量輸出模塊,4個輸出,24VDC,2.0A,漏式,3線連接技術
X20DO4332X20數字量輸出模塊,4個輸出,24VDC,2.0A,源式,3線連接技術
X20DO4529X20數字量輸出模塊,4個繼電器,轉換觸點,115VAC/0.5A, 30VDC/1A
X20DO4623X20數字量輸出模塊，4個輸出，100-240 VAC，0.5A，源式，240V(紅色底板)，2線連接技術
X20DO6321X20數字量輸出模塊,6個輸出,24VDC,0.5A,漏式,2線連接技術
X20DO6322X20數字量輸出模塊,6個輸出,24VDC,0.5A,源式,2線連接技術
X20DO6529X20數字量輸出模塊,6個繼電器,N.O. 觸點,115VAC/0.5A, 30VDC/1A
X20DO8331X20數字量輸出模塊,8個輸出,24VDC,2.0A,源式,模塊能夠直接供電,1線連接技術
X20DO8332X20數字量輸出模塊,8個輸出,24VDC,2.0A,源式,模塊能夠直接供電,1線連接技術
X20DO9321X20數字量輸出模塊,12個輸出,24 VDC,0.5 A,漏式,1線連接技術
X20DO9322X20數字量輸出模塊,12個輸出,24VDC,0.5A,源式,1線連接技術





數字量混合模塊



模塊號簡介
X20DM9324X20數字量混合模塊,8個輸入端,24VDC,漏式,可配置的輸入濾波器,4個輸出端,24VDC,0.5 A,1線連接技術





模擬量輸入模塊



模塊號簡介
X20AI17441個DMS輸入,24-bit分辨率轉換器,外部過濾器模型
X20AI2622X20模擬量輸入模塊,2個輸入,±10 V / 0 - 20 mA / 4 - 20 mA,12-bit分辨率,可配置的輸入濾波
X20AI2632X67模擬量輸入模塊,2個輸入,±10 V / 0 - 20 mA,16-bit分辨率,可配置的輸入濾波
X20AI4622X20模擬量輸入模塊,4個輸入,±10 V / 0 - 20 mA / 4 - 20 mA,12-bit分辨率,可配置的輸入濾波
X20AI4632X20模擬量輸入模塊,4個輸入,±10 V / 0 - 20 mA,16-bit分辨率，可配置的輸入濾波





模擬量輸出模塊



模塊號簡介
X20AO2622X20模擬量輸出模塊,2路輸出端,±10 V / 0 to 20 mA,12-bit分辨率
X20AO2632X20模擬量輸出模塊,2路輸出端,±10 V / 0 to 20 mA,16-bit分辨率
X20AO4622X20模擬量輸出模塊,4路輸出端,±10 V / 0 to 20 mA,12-bit分辨率
X20AO4632X20模擬量輸出模塊,4路輸出端,±10 V / 0 to 20 mA,16-bit分辨率





溫度模塊



模塊號簡介
X20AT2222X20溫度輸入模塊,2個用于PT100,PT1000的阻抗測量輸入,分辨率0.1K,3線連接技術
X20AT2402X20溫度輸入模塊,2路熱電偶輸入,類型J,K,N,S,分辨率0.1K
X20AT4222X20溫度輸入模塊,4個用于PT100,PT1000的阻抗測量輸入,分辨率0.1K,3線連接技術
X20AT6402X20溫度輸入模塊,6個熱電偶輸入,類型J,K,N,S,分辨率0.1K





其他功能模塊



模塊號簡介
X20CM0985X20數字量/模擬量混合模塊，多通道變送器測量/同步模塊，5×DO，24VDC，0.5A，源式，1個繼電器 0.5A，10x AI ±415 V/120 V, 16-bit轉換分辨率，3x AI ±5 A/1 A, 16-bit轉換分辨率
X20CM1201X20組合模塊，1x AB增量式編碼器24V，4個數字量輸入24V，4個通道24V可配置為輸入或輸出，靈活的數字量控制邏輯
X20CM8281X20通用混合模塊,4個輸出端,24VDC,漏式,1線連接技術,2路數字量輸出,0.5 A,源式,1線連接技術,
1個模擬量輸入,±10 V或0-20 mA/4-20 mA,12-bit分辨率,1個模擬量輸出, ±10 V/0-20 mA,12-bit分辨率,
2個計數器可作為事件計數或門測量
X20CM8323X20 PWM模塊,8個機電負載數字量輸出端,持續電流0.6A,電流峰值2A,電壓監控,時間檢測轉換,狀態指示LEDs
X20PD0011X20電源分配，12x GND，集成微保險絲
X20PD0012X20電源分配，12x 24 VDC，集成保險絲
X20PD0016X20電源分配，5x GND, 5x 24 VDC，1路自由供電，集成微保險絲
X20PD2113X20電源分配，6x GND, 6x 24 VDC, 集成微保險絲
X20PS4951X20電位計供電模塊,電位計電壓4x±10V





計數模塊



模塊號簡介
X20CM1941X20旋變模塊,14-bit旋變模塊輸入,ABR輸出可達10-bit
X20DC1196X20數字量計數器模塊,1個通道ABR,5 V,250 kHz輸入頻率,4x倍
X20DC1198X20數字量計數器模塊,1個通道SSI,5 V,1MBit/s,32-bit
X20DC1396X20數字量計數器模塊,1個通道ABR,24V,100kHz輸入頻率,4x倍
X20DC1398X20數字量計數器模塊,1個通道SSI,24V,125MBit/s,32-bit
X20DC2190X20數字量計數模塊,超聲波傳感器,接口: EP啟動/停止,DPI/IP,2個傳感棒,4個路徑附值
X20DC2396X20數字量計數器模塊,2個通道ABR,24V,100kHz輸入頻率,4x倍
X20DC2398X20數字量計數器模塊,2個通道SSI,24V,125MBit/s,32-bit
X20DC2395X20數字量計數器模塊,1 x SSI絕對式編碼器,24 V,1 x ABR增量式編碼器,24 V, 2 x AB增量式編碼器,24 V,4 x 事件計數器或2 x PWM
X20DC4395X20數字量計數器模塊,2 x SSI絕對式編碼器,24 V,2 x ABR增量式編碼器,24 V, 4 x AB增量式編碼器,24 V,8 x 事件計數器或4 x PWM
X20DS1119X20數字量計數？椋?個數字量5V（對稱）通道可配置成輸入或輸出，2個數字量24V（非對稱）輸入通道，2個事件計數器，一對通用計數器可作為A/B計數器或上/下計數器，直線運動發生器（A/B;方向/頻率）帶一個參考脈沖，SSI絕對式編碼器
X20DS1319X20數字量計數模塊，4個數字量輸出，4個數字量可配置成輸入或輸出，2個事件計數器，一對通用計數器可配成A/B計數器或上/下計數器，直線運動發生器（A/B;方向/頻率）帶2個參考脈沖，SSI絕對式編碼器





空模塊



模塊號簡介
X20ZF0000X20空模塊(沒有功能)





底板模塊



模塊號簡介
X20BM01X20電源底板模塊，將內部I/O電源和左側相隔離
X20BM11X20 I/O底板模塊,與內部I/O電源連接
X20BB22X20緊湊型CPU底座,適用于緊湊型CPU和CPU電源模塊,集成RS232接口,X20連接,X20鎖定板(左和右),包括X20AC0SL1/X20AC0SR1
X20BB27X20緊湊型CPU底座,適用于緊湊型CPU和CPU電源模塊,集成RS232和CAN接口, X20連接,X20鎖定板(左和右),包括X20AC0SL1/X20AC0SR1
X20PS9500為緊湊型CPU和內部I/O,X2X Link供電的電源模塊
X20BB80X20總線控制器底座,適用于總線控制現場接口模塊和電源模塊,X20連接
X20PS9400X20電源模塊為總線控制器,內部I/O,X2X Link供電





端子排



模塊號簡介
X20TB06X20標準6芯端子
X20TB12X20標準12芯端子
