標準氣缸安裝方式，如何正確安裝氣缸(圖文詳解)
什么是氣缸?氣缸的定義？
“引導活塞在缸內進行直線往復運動的圓筒形金屬機件。空氣在發動機氣缸中通過膨脹將熱能轉化為機械能；氣體在壓縮機氣缸中接受活塞壓縮而提高壓力。渦輪機、旋轉活塞式發動機等的殼體通常也稱“氣缸”。氣缸的應用領域：印刷（張力控制）、半導體（點焊機、芯片研磨）、自動化控制、機器人等等。”
氣缸安裝形式的決定方法：運動根據負荷運動方向決定氣缸的安裝形式
氣缸安裝形式的決定方法：根據負荷運動方向決定氣缸的安裝形式
| 負載運動方向 | 安裝形式 | 注意事項 |
| 作業時負荷作直線運動 | 底座型 法蘭型 | 固定氣缸本體，使負荷的運動和活塞的運動方向在同意軸線上或平行 |
軸銷型 耳環型 | 行程過長，或負荷的運動方向和活塞的運動方向不平行，而且不在同方向上，采用軸銷型或單耳型的安裝形式。 但是要注意不對活塞桿和軸承施加橫向負載。 | |
| 運動中負荷在同意平面內擺動 | 軸銷型 耳環型 | 使支撐氣缸的耳環或插銷的擺動方向和負荷的擺動方向一致。另外，活塞桿的前端的金屬零件擺動方向也要相同 軸承上的橫向負載時，橫向負載值應在氣缸輸出力的1/20以內。 |

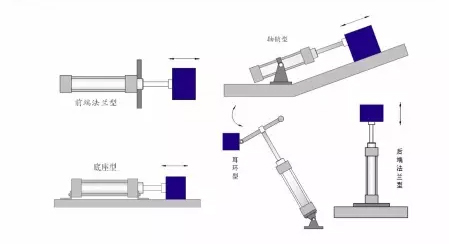

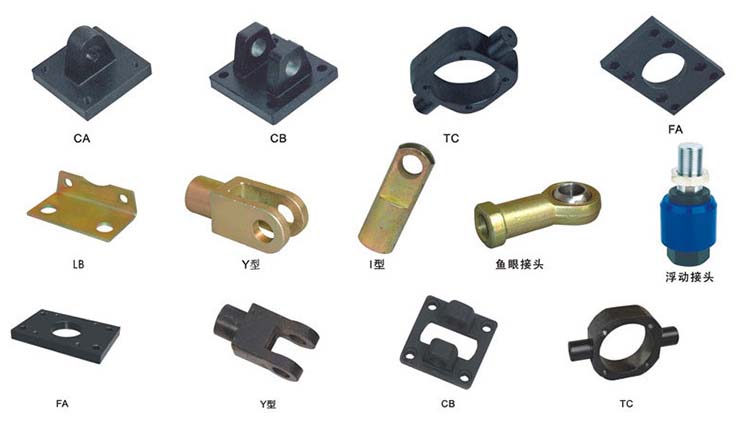

氣缸安裝圖

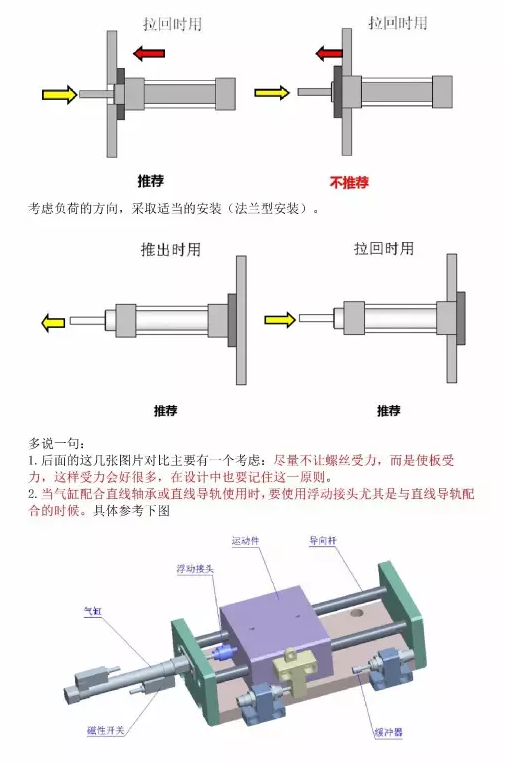

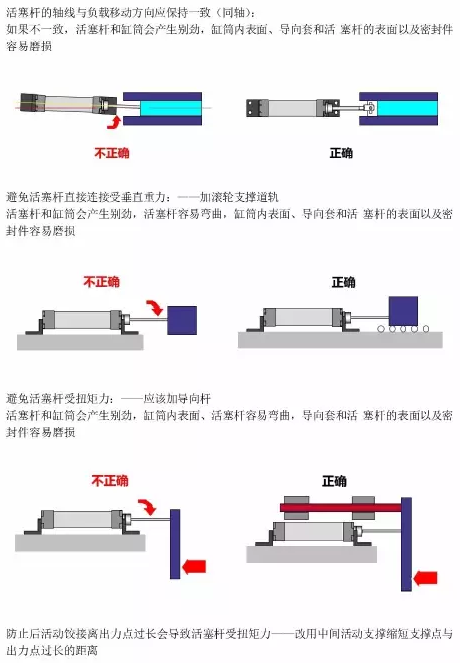

氣缸安裝圖

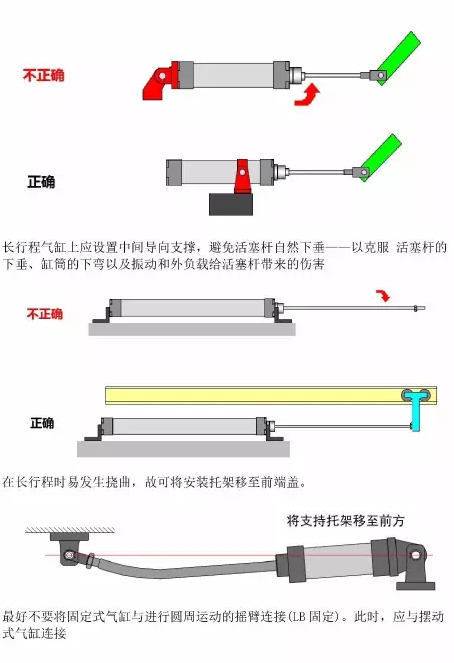

氣缸安裝圖

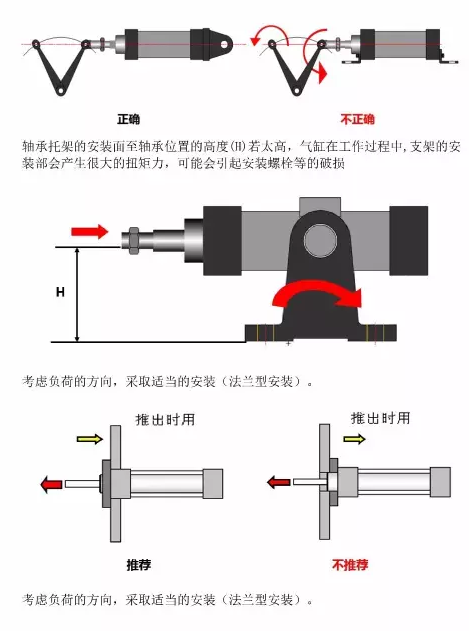

氣缸安裝圖
