Harting連接器的功能作用
??Harting連接器產品主要有以下四個部分組成:外殼(包括上殼和下殼);連接體(包括公、母連接體);針(包括公針和母針——也稱為插孔);附件
??連接器在系統中主要起到電氣連接的作用，可以傳送信號線和功率線。
??連接器應在產品規定的額定電流、額定電壓、工作溫度范圍內使用。
??2 說明
??2.1 技術參數
??Harting連接器的主要電性能參數在產品的連接體上都有標識。
??2.2 結構及技術說明
??Harting連接器的機械結構主要是由上、下殼體組成的。上、下殼體的主要功能是來固定(公、母)連接體的;而連接體是固定(公、母)針的，電纜夾(cable gland)是固定電纜并達到防水要求的。
??2.3 工作原理
??連接器是通過公針和母針的插合來實現系統中電氣的連接，所以公針和母針是連接器的關鍵件。
??3 安全說明
??Harting的Han系列產品符合中國3C認證并符合歐洲RoHS環保指令，產品帶有接地針和接地標識，為用戶進行安全接地提供了必要條件。
??4 使用操作
??連接器在其插頭和插座插合好之前，不應通電。在需要進行插拔時應先斷電。另外從使用和安裝的安全性來講，自由端的連接器應不帶電。
??5 安裝和調試
??5.1 安裝
??標準連接器的安裝分為2個步驟：針的接線和連接體的組裝。分別如下：
??Harting產品接線方式

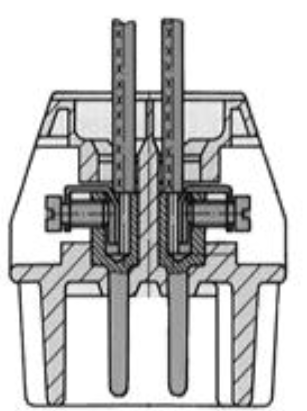

??a) 螺絲連接
??
??b) 籠式彈片連接
??籠式彈片產品(Han? ES, Han? ESS)的組裝如下圖所示
??要求：適合的線徑為：0.14 – 2.5 mm2
??選擇合適尺寸的螺絲刀，按如圖所示的方向垂直插入，然后插入導線拔出螺絲刀即可。
??注意：要使用合適大小的螺絲刀或專用塑料工具(09990000367)，插入時按圖示位置，應保持螺絲刀垂直進入并不要在孔內搖擺，以免損傷彈片。
??c) 壓接
??Harting壓接的針有如下三種：
??以上3種不同的針使可共用同種壓接鉗(09990000001)，但定位器不一樣，共有3種定位器，分別為D、E、C型定位器。然后根據用戶導線的線徑來調節合適的壓接鉗口進行壓接。
??壓接鉗09990000001的使用具體見產品的說明書。
??Han D型針
??Han E型針
??Han C型針
??壓接的步驟如下：
??根據不同的針來選擇相應的定位器，然后按說明書要求調節壓接鉗;根據不同的線徑來按下表規定的長度剝線;然后壓接。
??d) 軸向螺栓連接
??連接體的組裝
??a) 標準產品：
??把接好線的連接體放入上、下殼體中，擰緊4個螺絲及可。注意擰螺絲的順序要采取對角線擰，而且逐步擰緊，不要一個螺絲先擰死。
??b) 模塊的組裝：
??模塊的接線同標準產品的連接體相同，對于Harting的模塊主要有2種接線方式：壓接和軸向螺栓連接(具體接線如上所述)。
??模塊的組裝如圖示。
??
??c) 防插錯編碼件的組裝和排列
??如果在面板上大量使用連接器的話，應使用防插錯編碼件來實現連接器的防插錯。
??編碼件的使用如下圖所示
??如上圖所示：用導向銷和導向孔(09330009908、09330009909;對于模塊產品來講使用09140009908和09140009909)來替代標準連接體(或模塊框架)上的螺絲，按圖示右部分的排列組合來排列，安裝相應的導向銷和導向孔，只有當導向銷和導向孔位置如圖排列時才能插合，這樣最多可有16種排列，滿足客戶的防誤插要求。
??頭、座的連接
??連接器插頭和插座的連接，只要扣上鎖扣或擰緊螺絲及可。此時，連接器已完全連接到位，可以進行通電操作。
??5.2 調試
??連接器主要功能為實現系統的電氣連接，所以連接好的連接器及可進行通電，并不需要做特殊的調試。
??6 維修
??組裝好的連接器連接好后在其壽命周期里如果不出現質量問題，不需要進行特殊的維修和維護。
??7 故障處理、更換原則與維修
??7.1 故障處理
??在使用中如果出現連接器故障，應在斷電后進行分析和故障處理，遵照先檢查機械連接再檢查電氣連接是否可靠來處理。然后根據故障的大小來決定是維修或更換。更換的原則是可以先更換出故障的零件，必要時可更換整個產品。
??7.2 拆卸
??連接器的拆卸分為3個部分：連接器插頭和插座的拆卸;連接體和殼體的拆卸;插針和連接體之間的拆卸。
??1) 連接器插頭和插座的拆卸：解開連接器插頭和插座之間的鎖扣或松開插頭和插座之間的螺絲，松螺絲的順序和擰緊的順序一樣，逐步松開。
??2) 連接體和殼體的拆卸：松開螺絲即可。
??3) 插針和連接體之間的拆卸：對于籠式彈片和軸向螺栓連接的話，主要是針和線的拆卸。具體如下：
??a) 籠式彈片:從方形孔內插入合適的螺絲刀，用手輕拉出導線及可
??b) 軸向螺栓連接: 從連接端深入內六角扳手，反時針松開螺栓，用手輕拉出導線及可
??c) 壓接：在Harting的連接方式中，只有壓接的針和連接體是分開的(壓接針需要單獨定購)。對于壓接，其線和針的連接是不可逆的，其拆卸主要是從連接體中取出帶針的線，然后重新壓接和裝配。但其優勢也在于此，單個針的損壞并不影響整個產品的使用。對于拆卸，根據不同類型的針(D、E、C針，請見上圖)其拆卸的位置并不相同。
??Han D Han E Han C
??從圖示可以看出，對于D針，使用專用的工具(09990000012)，從插合端頂入，然后用力推動，頂出接針即可，注意使用中要保持工具垂直插入，在頂出的過程中不要左右搖晃;對于E針，使用專用的工具(09990000319)，從接線端插入，然后順勢帶出導線和接針，注意使用中要從相應的凹槽口垂直插入工具，過程中不要左右搖晃;對于C針，使用專用的工具(09990000305), 從接線端插入，然后順勢帶出導線和接針，注意使用中要從圖示2黑色標記的垂直位置插入工具，過程中不要左右搖晃。
??7.3 更換原則
??因為Harting連接器產品是采用散件形勢銷售，所以如因質量問題，確實需要更換產品時，可更換單個的零件，必要時可更換整個產品。
??7.4 重新安裝
??更換或維修后的重新安裝同上述所示。
??7.5 投入使用/功能試驗
??連接器在組裝好并機械連接好后可投入使用和進行按客戶要求項目的功能試驗。
??8 專用工具及設備、易損件及備件清單
??對Harting的Han系列產品，其配套的專用工具主要有壓接及相關的取針工具，特殊模塊(Quintax模塊)的取出工具等。具體見下表
??對于D型針取出工具，因其內壁非常薄，如操作過程中不規范動作，其頭部套筒容易損壞，因此建議客戶購買09990000004作為備件。
??9 運輸與貯存
??9.1 運輸
??包裝成箱的連接器及附件在避免雨雪直接影響下，可采用任何運輸工具運輸，但應注意在運輸中不能和酸、堿等腐蝕性物品一同堆放。
??9.2 貯存
??包裝好的連接器及附件，可貯存在環境溫度為-10℃——40℃、相對濕度不大于75%、周?chē)h(huán)境中無酸、堿等腐蝕性氣體的庫房中。
??對于Han 3A系列產品09200032611和09200032711為螺絲連接
??按規定要求剝線后應對導線頭進行預保護處理，以免在擰螺絲時損傷導線
??按規定要求剝線
??通過旋緊螺紋，使同軸錐體刺入接針腔，并且擠壓電纜編織物
??同軸螺栓的錐體擠壓電纜于接針腔內凹面處，使電纜壓緊
??旋緊螺栓
??模塊接線，同標準的連接體相同
??把接好線的模塊裝入模塊框架里，模塊上的大小凸臺和模塊框架凹口大小是對應的，反之裝不進去
??模塊裝好后應用模塊鎖緊片(09140009960)從2邊鎖緊，模塊鎖緊片上的箭頭方向應和模塊框架上的箭頭方向一致
??把模塊框架裝進殼體里
