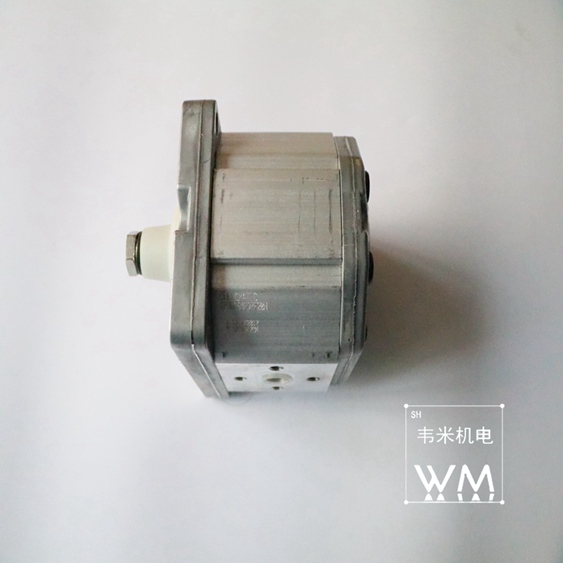

— GP型定量外嚙合齒輪泵帶軸向間隙補償。
— 即使在高工作壓力條件下，該泵仍可提供大流量；工作時低噪音；并且得益于導向襯套上的負載平衡系統，該泵具有出色的耐用性。
— 該泵分為三組規格，分別為排量至9,1、27,9和87,6cm3/rev，同時其工作壓力可至 250 bar (標準) 和310 bar(高壓型H)。
— 該泵可提供順時針旋轉，逆時針旋轉和可逆旋轉三種形式，配錐形軸(標準)。 其他形式的軸可根據要求提供。
— 該泵可以多聯泵形式供應，通過組合實現多種流量?；ㄦI連接動力系統確保了高動力性能。
技術參數
GP泵規格 GP1 GP2 GP3
排量范圍 cm3/rev 1,3 - 9,1 7 - 27,9 20,7 - 87,6
流量和工作壓力 見表3 - 性能參數
轉速 見表3 - 性能參數
旋轉方向 順時針，逆時針或者可逆(從軸端觀察)
軸端負載 不允許軸向和徑向負載
軸端允許最大扭矩 見第14.1節
液壓連接 法蘭接頭 (見第16節)
安裝形式 4孔法蘭- 矩形
質量： 標準型 1,2 - 1,6 2,6 - 3,5 6 - 8,5
高壓型H kg 1,9 - 2,3 3,8 - 4,7 8,7 - 11,2
環境溫度范圍 °C -20 / +50
油液溫度范圍 °C -15 / +80
油液粘度范圍 見第2.2節
油液允許的最高污染等級 見第2.3節
推薦油液粘度 cSt 25 - 100
訂貨型號

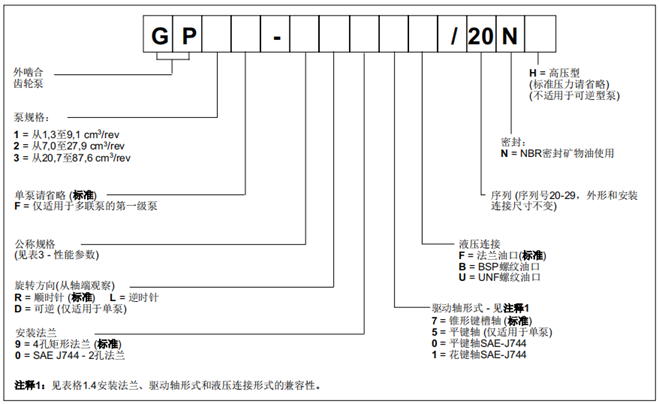

1.1 - 單泵和第一級泵訂貨型號

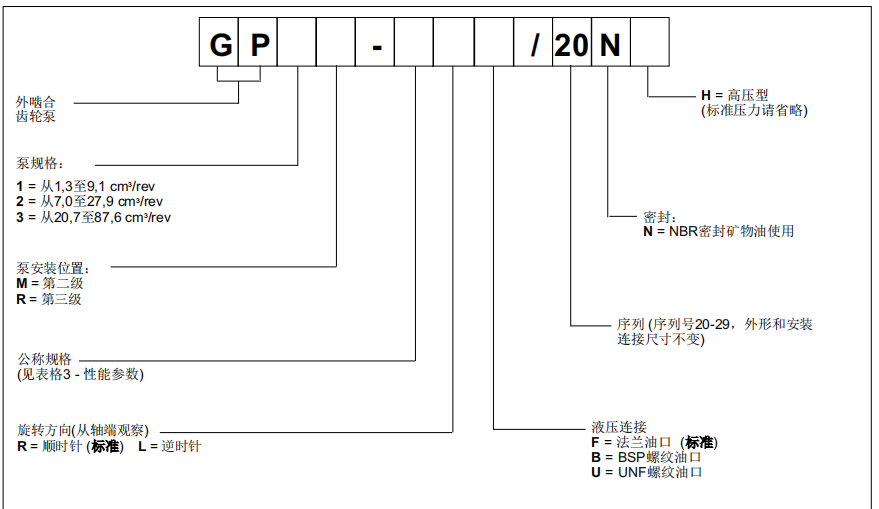

1.2 - 第二級泵和第三級泵的訂貨型號
1.3 - 訂貨示例
a) 單泵 規格1 - 1,3 cm3/rev - 逆時針旋轉 - 標準法蘭和驅動軸
GP1-0013L97F/20N
b) 單泵 規格2 - 14 cm3/rev - 順時針旋轉 - 標準法蘭和驅動軸
GP2-0140R97F/20N
c) 單泵 規格3 - 22,5 cm3/rev - 順時針旋轉 - SAE法蘭和驅動軸
GP3-0225R01F/20N
d) 雙聯泵 組成： - 泵規格2 - 7 cm3/rev- 泵規格1 - 2 cm3/rev - 高壓
GP2F-0070R97F/20N + GP1R-0020RF/20NH
e) 三聯泵 組成： - 泵規格3 - 22,5 cm3/rev- 泵規格2 - 14 cm3/rev- 泵規格1 - 2 cm3/rev
GP3F-0225R97F/20N + GP2M-0140RF/20N + GP1R-0020RF/20N
2 - 液壓油
2.1 液壓油類型
使用帶防沫劑和抗氧化劑的礦物基液壓油，必須符合以下標準要素：
- FZG測試- 第11階段
- DIN 51525
- VDMA 24317
使用其他類型的液壓油(水乙二醇，磷酸酯及其他)，請咨詢我們的技術部門。
當工作油溫高于80 °C 時，將會(huì )導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
2.2 - 液壓油粘度
液壓油工作粘度必須在以下范圍內：
最小粘度 12 cSt 油液最高工作溫度80 °C下
粘度 25 - 100 cSt 油液處于油箱中的工作溫度下
最大粘度 600 cSt 僅限于泵啟動階段
2.3 - 油液污染等級
油液最高污染等級必須符合ISO 4406:1999等級20/18/15；因此推薦使用β20 ≥75的過濾器。為了使泵的使用壽命達到，推薦油液的最高污
染等級符合ISO 4406:1999等級18/16/13。此時，推薦使用β10 ≥100的過濾器。
如果吸油管路裝有過濾器，必須確保泵的進口壓力不低于第13節中所指定的值。
吸油過濾器必須帶旁路閥，如果可能，配污染指示器。
